测试卡品牌

镜头对焦测试卡(36扇区)

时间:2016-09-29   热度:1116
  • 品牌:Sine Image
    型号:TE148
    尺寸:280 x 157.5mm
    比例:4:3/16:9
    类型:反射式/透射式可选
  • 镜头对焦测试卡用途

    调整摄像机镜头

    检测后焦距

    用一个低透过率的滤光片和通过低水平照明以确保摄像机的光圈在打开的位置上没有过调制。

    光学聚焦:在最大焦距上调整变焦镜头焦点。

    (镜头)后焦距:在最小焦距位置上通过机械调焦来调整焦点。

    (摄像管)后焦距:如果在最大焦距位置和最小焦距位置之间焦点是变化的,那么独立的摄像管必须在光轴上机械调整。

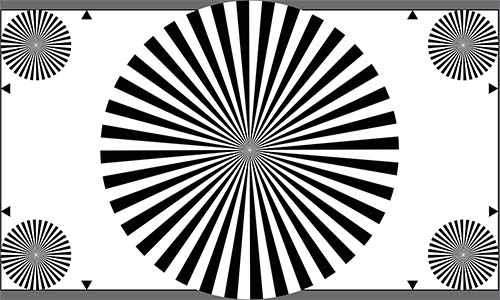

    镜头对焦测试卡

    镜头对焦测试卡用法

    1. 选择白色通道。将光焦点设置在最大焦距位置上并通过在白色通道上调整摄像管直至取得最佳焦点。如果必要,还可以通过调节光焦点来优化。

    2. 用固定的光学聚焦调整和最短焦距的红色和蓝色摄像管,直到达到最佳焦距。图像焦点(焦点调整)是保持在通过调整后焦距从对象到所有的焦距(变焦)和恒定距离的位置不变。
