HDTV通用测试卡

时间:2016-09-29   热度:
  • 品牌:ESSER爱莎/Sine Image
    型号:TE117
    尺寸:280 x 157.5mm
    比例:16:9
    类型:反射式/透射式可选
  • HDTV通用测试卡TE117是为快速视觉评估高清电视摄像机的图像传输特性而设计的。

    HDTV通用测试卡简介

    在测试卡灰色背景区(D=0.75;透射率=18%)的中央,有一个白色的圆形,该圆形里面有灰阶条及分辨率楔形图。

    在中央白色大圆圈的两边有四个带有分辨率楔形图的小圆圈。

    16:9的格式是由位于水平和竖直中间线上的四个空心箭头所标示的。另外,位于图片上边缘和下边缘的离4个圆形很近的四个空心箭头标示了4:3的格式。因此此测试卡也可以用于测试4:3的摄像机。

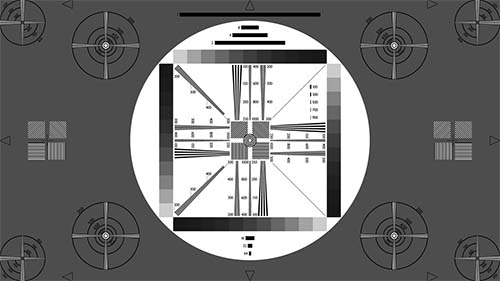

    HDTV通用测试卡TE117

    HDTV通用测试卡使用说明

    在白色圆圈内的四个方向上各有一个11度灰阶条。这四个灰阶条的灰度从D=0.15到D=1.65以线性等量方式逐渐增加,可用来检查高清摄像机的半色调再现性能。由于周围的白色区域,检查结果会很可靠。

    测试卡上的所有频率值都用cph(每单位像高的线数)表示。在中央大圆圈里,水平及竖直地排列了三条不同频率的分辨率楔形图。它们的频率分别是从100到250,200到500,400到1000cph。另外,在45度角交叉的两条分辨率楔形图在产生频率为从200到5000cph。

    在测试卡的正中心及左右两侧,有四个线光栅方格,倾斜的角度分别 为0°,45°,90°,135°。它们产生了一个200cph的频率。那些倾斜角度为45°及135°的线光栅方格在水平及竖直方向上(由于他们的倾向)生成了不同的频率(141.4cph)。中央大圆外面的八个小圆分别是按照16:9格式及4:3格式放置的。较大的圆形有十字形分辨率楔形图。圆圈里面的小圆圈是设计用来标示水平和竖直方向上的分辨率的,同时也可以用于检测几何失真。此卡测试的分辨率等级是200,500,660,725及800cph。

    位于四个角落的四个外围圆形有更长的分辨率楔形图,它们的交叉点是500cph,并且标有从200到800cph的刻度。

    在测试卡的中间白色及灰色区域里,排列有七条杆元图,长度依次为1(=像高的一半),2,4,8,16,32及64cph。右侧竖直灰阶条的左边另有5个短杆元,分别是100,300,500,700及900cph。
