HDTV分辨率测试图卡(100 - 600c/ph)

时间:2016-11-03   热度:
  • 品牌:ESSER爱莎/Sine Image
    型号:TE124
    尺寸:可定制
    材料:高清相纸/菲林
    比例:16:9
    类型:反射式/透射式可选
  • HDTV分辨率测试图卡简介

    HDTV分辨率测试图卡TE124用于检查高清摄像机分辨率特性,测试图卡水平垂直比例为16:9,图形中间由9模块组成,每个模块由包含42个分辨率块。四个拐角区域每个有20个分辨率块。

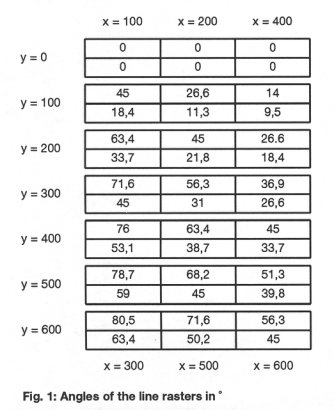

    分辨率图案按照x和y的本振频率满100CPH的方式分布。因此,当y≠0时的任何图案的分辨率线的角度都是不同的。每个图案的角度如图1所示。下部和中心模块角被旋转90°与其他模块进行比较。
    频率用CPH(每高度周期)表示。为更好的调查频率表示只有4个外模块和5个内模块。x只表示7(5)模式的两行。X=100、200和400表示图像上半部分辨率图案,x=300、500和600表示图像下半部分辨率图案。

    分辨率图案按照x和y的本振频率

    这张测试图卡特别适合用于示波器测量。还可以进一步进行频率分析器的测量,本文不做详细描述。示波器被触发以一个确定行。图案中这条线的位置取决于本振频率。这个比较容易,如果想选中行可以按显示器,通常为相机控制单元。这张测试图最大的优势是许多周期具有相同的频率,可以提高测量精度。分辨率模块测试结果使用数字存储示波器可以减低噪声,但也会引起突发傅立叶变化。

    相机的调制传递函数可以通过TE124测试图13x6个测试点(如图2)确定,但是最高频率点将不被分辨。因为衡量电视线结构中这种模式测量的难度,水平分辨模式测量故意变忽略掉。调制传递函数是对称点(因此在图2中显示了每一个测试点两次),但对于阀相机MTF是不对称的轴,因此线模式是两个对角线方向的。在SAM区域内定义MTF的两个部分,测试图可以旋转180°。因此在分辨率模块上的对角线方向发生变化。可以减少角落分辨率模块的测量数量。

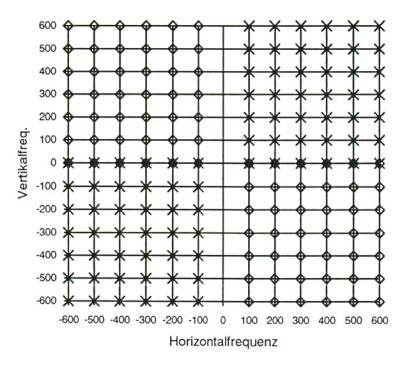

    测试图13x6个测试点

    一个由优选于相对不均匀的谐波的六块分辨率模块组成分组。这是傅立叶变化或频率分析器评估的一个优点。
