测试卡品牌

调制深度测试卡0.5 ~ 5MHz

时间:2016-10-13   热度:
  • 品牌:ESSER爱莎/Sine Image
    型号:T03
    尺寸:可定制
    材料:菲林/高清相纸
    比例:4:3
    类型:反射式/透射式可选
  • 调制深度测试卡简介

    T03调制深度测试卡被设计用于评估的电视摄像机的调制深度的均匀性。

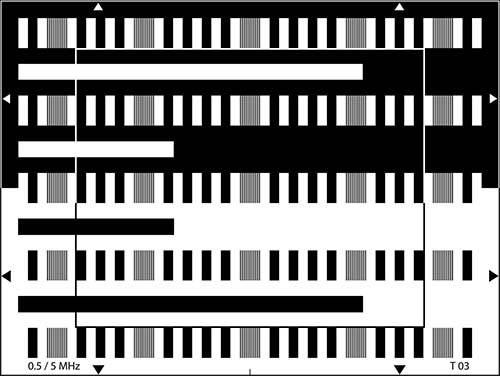

    测试卡显示A、B、C、D和E五条水平线性光栅格。线性栅格由0.5和5MHz的频率组成。上部两行光栅之间长度不同的白条被分布在黑色背景上。下部两行光栅之间长度不同的黑条被分布在白色背景上。标记矩形的尺寸大致对应写入区域的最大尺寸。

    调制深度测试卡使用帮助

    测试卡被用于评估的电视摄像机的调制深度的均匀性。

    在开始实际测量过程之前确保白色和黑色在快速移动的扫描线方向上的最佳调整方法非常重要。要确定0.5MHZ振荡的幅度在测试卡 区域不同的部分中相机输出信号的波形测定调制深度的均匀性。
