多波群分辨率测试卡(0-10 MHz)

时间:2016-10-20   热度:
  • 品牌:ESSER爱莎/Sine Image
    型号:TE107/YE0107
    尺寸:可定制
    材料:菲林/高清相纸
    比例:4:3/16:9可选
    类型:反射式/透射式可选
  • 多波群分辨率测试卡(0-10 MHz)简介

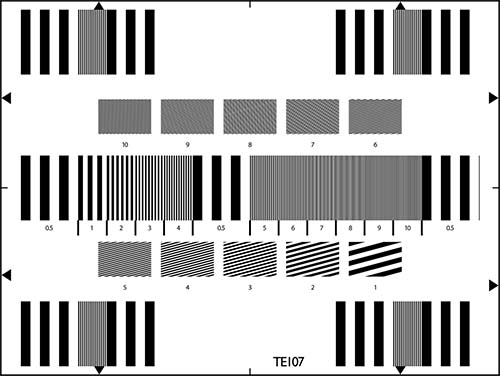

    多波群分辨率测试卡(0-10 MHz)TE107用来检查电视摄像机的频率响应和调制均匀性。TV摄像机输出0.5MHz到10MHz频率的光栅线被分布在测试卡中心。0.5MHz线对紧邻5MHz的线对分布在光栅中心。测试卡的四角分布了0.5到5MHz频率的光栅线。

    调制深度的频率响应和调制深度的均匀性可以在线栅格帮助下测试,0.5MHz栅格的信号振幅作为参考值。
