振幅频率响应测试图卡(0.5, 1, 1.5, 2, 2.5 , 3 , 5, 6

时间:2016-11-11   热度:
  • 品牌:ESSER爱莎/Sine Image
    型号:TE135
    尺寸:
    材料:高清相纸/菲林
    比例:4:3
    类型:反射式/透射式可选
  • 振幅频率响应测试图卡简介

    振幅频率响应测试图卡TE135用于测量亮度通道的振幅频率响应,即输出信号相对于作为频率的函数的参考电平的振幅。图表的多波群频率:0.5,1,1.5,2,2.5,3,4,5,6MHz。振幅频率响应测试图卡和设备布置如图所示。

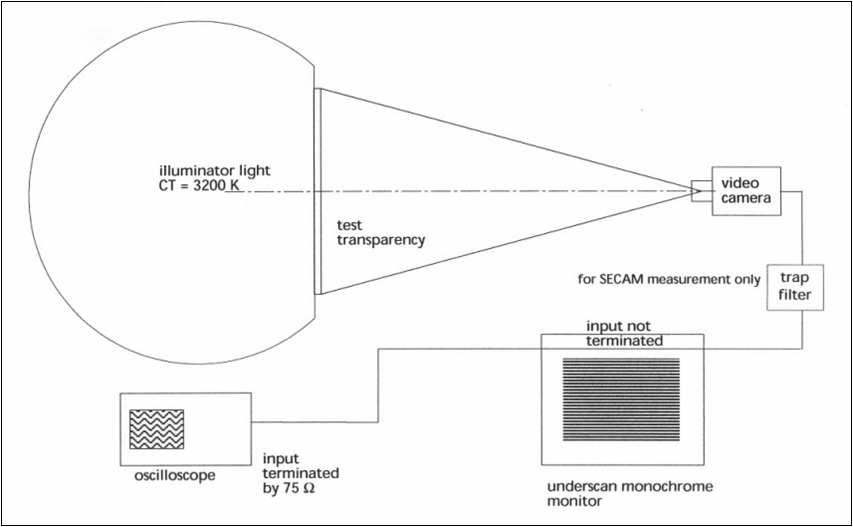

    振幅频率响应测试图卡和设备布置

    测量设备:视频示波器或优选带有存储器的视频示波器。

    拍摄条件如下:


    透明度版本的光密度在白色峰值时应为636cd /m²+/- 5%(2000lx)。光源的相关色温应为3200K +/- 100K。测试图应由摄像机拍摄,使得由箭头限制的框架与在屏幕上显示的图像的边缘完全重合模式。聚焦控制应处于自动或手动模式,并应处于最佳焦点。光圈控制应处于自动或手动模式。

    增益控制应设置为“0 dB”。

    滤光片(如果有)应设置为“打开”位置。

    输出信号应由示波器测量。参考电平Vref应为对应于突发0.5MHz的电平。输出信号的每个频率脉冲串的峰 - 峰幅度Vn应与参考电平Vref相关以获得幅度频率响应A.

    A = 20lg(Vn(p-p))/ Vref
