胶片分辨率测试卡

时间：2016-11-14 热度：460

品牌：ESSER爱莎/Sine Image
型号：TE142
尺寸：292 x 210 mm
类型：透射式

胶片分辨率测试卡TE142用于评估Film的分辨率。它显示九个垂直和九个水平组的线对。这些线对的等级遵循系数√2。

TE142测试卡提供纸张或纸板模式，如果需要也支持自粘箔。单个元素用于根据特定想法和需要组装测试板或测试墙。自粘胶带便于手工测试模式的一个简单安装。

为了评价Film的分辨能力，有必要首先来定义放大因子。TE142为测试图案大小推荐因子数为100倍或159倍。根据Flim格式（例如，S16：12.3x740mm）。然后测试图案必须固定在这些限制内,可能结合其他测试模式(如扇形星)。

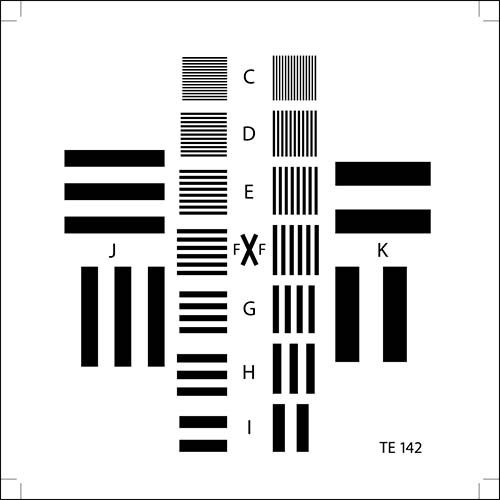

测试图显示9个垂直和9个水平组线对，标志为C到K。这些线对的等级遵循系数√2，即行数/毫米每两级整加一倍。下面的值表示使用较少因素与对应的线对：

Resolving power in line pairs/mm with factor
field	original	50x	100x	150x	200x
C	1.4	70	140	210	280
D	1.0	50	100	150	200
E	0.7	35	70	105	140
F	0.5	25	50	75	100
G	0.35	17.5	35	52.5	70
H	0.25	12.5	25	37.5	50
I	0.175	8.75	17.5	26.25	35
J	0.125	6.25	12.5	18.75	25
K	0.0875	4.375	8.75	13.125	17.5

TE142/2	Resolving power in line pairs/mm with factor
field	original	50x	100x	150x	200x
C	1.4	70	140	210	280
D	1.0	50	100	150	200
E	0.7	35	70	105	140
F	0.5	25	50	75	100
G	0.35	17.5	35	52.5	70
H	0.25	12.5	25	37.5	50
I	0.175	8.75	17.5	26.25	35
J	0.125	6.25	12.5	18.75	25
K	0.0875	4.375	8.75	13.125	17.5

TE142/3	Resolving power in line pairs/mm with factor
field	original	50x	100x	150x	200x
C	2.0	100	200	300	400
D	1.4	70	140	210	280
E	1.0	50	100	150	200
F	0.7	35	70	105	140
G	0.5	25	50	75	100
H	0.35	17.5	35	52.5	70
I	0.25	12.5	25	37.5	50
J	0.175	8.75	17.5	26.25	35
K	0.125	6.25	12.5	18.75	25
