信号分析仪测试卡

时间:2016-11-15   热度:
  • 品牌:ESSER爱莎/Sine Image
    型号:TE145
    尺寸:可定制
    材料:高清相纸/菲林
    比例:4:3
    类型:反射式/透射式可选
  • 信号分析仪测试卡简介

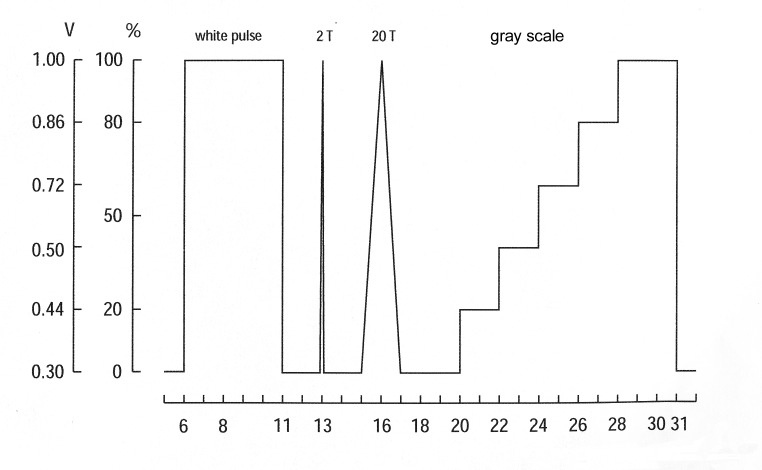

    信号分析仪测试卡TE145设计为了测量根据CCIR建议精确设置的569的几个信号参数。它由灰度,颜色渐变,不同尺寸的灰色和黑色条组成。

    可以测量不同制造商生产的信号测量分析仪。

    1、白色脉冲的幅值

    被定义为在白色脉冲的中间和灰度信号之前黑色电平的信号差。

    白色脉冲的幅值

    2、白色脉冲的斜率

    被定义为在前沿的50%值之后1μs的白色脉冲的信号电平与行进边缘的50%值之前的1μs之间的差。

    3、平滑下白色脉冲

    被定义为白色脉冲的信号电平之间的差值,在前沿的50%值之后0.4μs和1μs。

    4、黑信号的信号整形(Streaking)

    定义为在白色后沿的50%电平之后0.4和1μs之间的电平差。

    5、基线失真

    被定义为在白色后沿的50%值之后0.4μs的白色脉冲电平与在灰度级开始之前4μs的黑色电平之间的差。

    6、2T脉冲幅度

    定义为2T脉冲的峰值电平和灰度开始之前的4μs的黑色之间的差。

    7、2T过冲/次谐波振荡

    利用该测量,应该记录可能存在的第一次谐波振荡和在2T脉冲的后沿之后的第一过冲。

    8、2T脉冲失真

    通过该测量,可以证明,如果相对于零电平的2T脉冲失真适合具有限定宽度的限定公差方案。 2T脉冲失真,其甚至在任何点接触该方案,通过方案的宽度在+/- 800ns来描述。

    9、20T彩色副载波(CSC)的大小

    定义为20T脉冲的CSC比例的峰峰值。必须记录CSC的振幅与白脉冲振幅的百分比中的白脉冲的振幅的偏差。

    10、灰度 - 亮度延迟不等式

    定义为20T脉冲的低频率和CSC频率比例之间的延迟时间t。延迟时间亮度 - 色度必须以ns记录。如果20T脉冲的CSC频繁部分的对称轴比20T脉冲的低频部分的对称轴晚出现,则为正。

    11、20T互调色度亮度

    被定义为20T脉冲的低频部分的振幅与白脉冲的振幅的一半之间的差。

    12、亮度非线性

    定义为灰度级的最大步长(Lmax)和最小步长(Lmin)的差。亮度非线性必须报告为LNL =(Lmax-Lmin)/ Lmax×100(%)

    13、信噪比(S / N比)

    定义为特定线(主要是垂直消隐)或其一部分中的白脉冲电平与带宽有限统计噪声的有效值的比率。通常噪声在线22或线22和335中测量。

    14、绝对运行时间

    定义为20T脉冲的低频或CSC部分需要穿过测量对象的时间。绝对运行时间必须以ns为单位报告。
