旋转扫描测试图卡

时间:2016-11-17   热度:
  • 品牌:ESSER爱莎/Sine Image
    型号:TE150
    尺寸:303 x 216 mm
    材料:高清相纸/菲林
    类型:反射式/透射式可选
  • 旋转扫描测试图卡简介

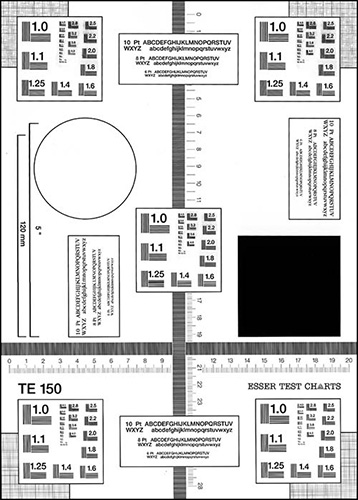

    旋转扫描测试图卡TE150设计用于评估扫描装置的图像质量。 测试图由不同的模式和网格组成。

    测试卡可以做成箔片或者反射测试图,可以选择正的(见图)或者负的。箔片的厚度为0.10或0.018mm。图像尺寸297x210cm(DIN A4),外形尺寸为303x216±1mm。

    旋转扫描测试图卡有以下部分组成:

    • 5个ISO No.2模式的测试矩阵
    • 2线对/毫米的7.5毫米宽线网格,分别在水平和垂直方向上
    • 在水平和垂直方向上21个每个28cm长度的毫米测量尺
    • 圆形透明(白色)和一个正方形不透明(黑色)区域
    • 4个不同类型的文本区域每个有3种不同类型尺寸
    • 两个垂直长度被120mm和5"标记
    • 边角是40mm边长在4个图像毫米网格
    ISO测试图案No. 2

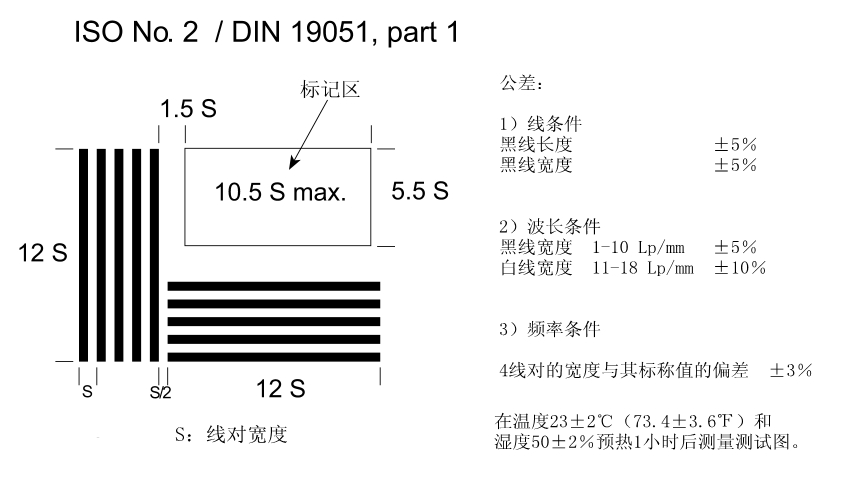

    ISO的No.2测试模式由26组2x5的线对以彼此成为直角的方式分布在图像上。线对具有1.0至18线对/毫米的标称值。标称值通过系数1.225从一组向另一组增加,即线对/毫米值每6组后加倍。

    测试图满足了在ISO/ DIN19051给出的三个条件(见上方的框)*。

    测试图案被设计用于扫描装置的图像质量评估。

    圆形透明(白色)和平方不透明(黑色)的区域用于测量图像的密度。

    图像中文本字段可以实现图像文字再现评估。

    长度标记为120 mm。 5“用于检查为图像选择的缩小比例。 角落中的mm网格允许评估图像边缘处的失真。

    测试图的密度是:

    透射式:透明图像区域0.04; 黑色图像面积> 3.0

    反射式:图片白色0.07,黑色1.6


    *在测试图TE150上,ISO测试图案显示以下偏差(在允许的公差范围内):条的长度为11.75 S.标记组“1.25”超过最大宽度10.5 S.
