视窗测试卡1%(IEC 61146)

时间:2016-11-18   热度:508
  • 品牌:ESSER爱莎/Sine Image
    型号:TE156
    尺寸:可定制
    材料:高清相纸/菲林
    比例:4:3
    类型:反射式/透射式可选

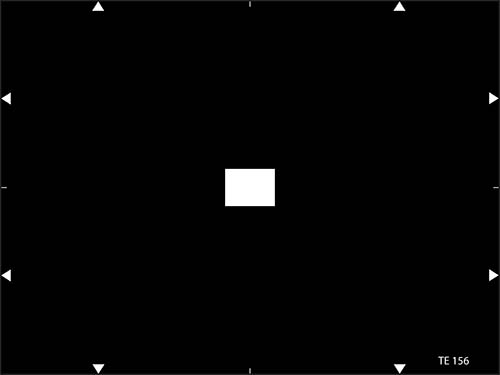

  • TE156设计用于测量CCD相机的blooming(光晕)和smearing(漏光)效应。 透明度由具有白色(透明)区域的黑色区域组成。 透明区域具有图片区域的1%,由白色箭头标记。

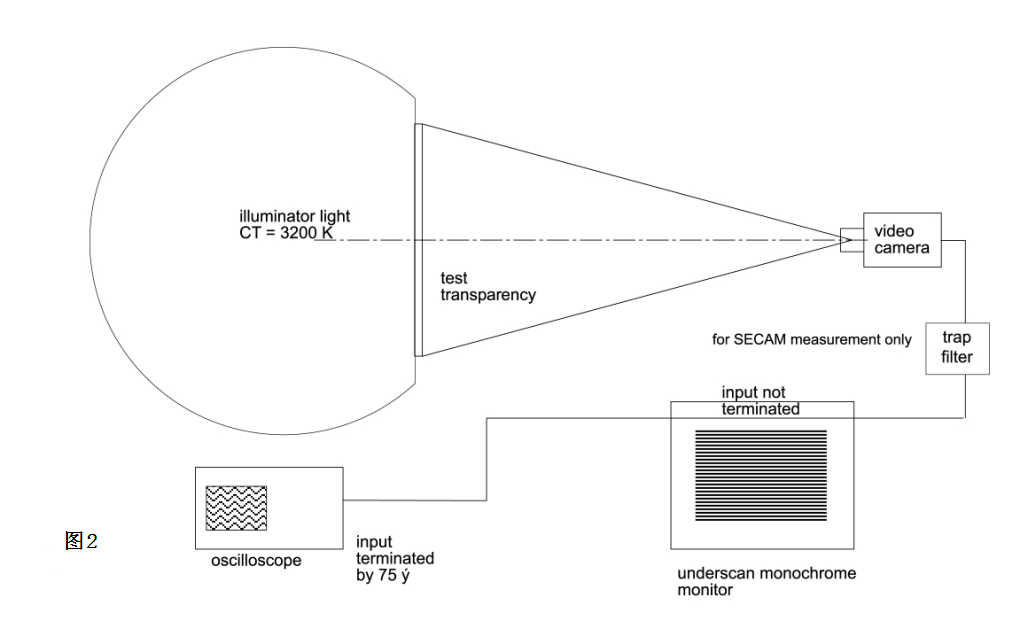

    测量设备应如图2所示布置。测量设备
    输出信号应由示波器测量。

    条件拍摄如下

    • 透明度版本的光密度在白色峰值时应为636 cd /m²± 5%(= 2000lx)。
    • 光源的相关色温应为3200 K ±100K。白平衡应手动或自动设置为3200K ±100 K.
    • 测试图应由摄像机拍摄,以使由箭头限制的框架与显示器欠扫描模式下显示的图像边缘完全重合。
    • 对焦控制应处于自动或手动模式,并且应处于最佳对焦状态。
    • 光圈控制应处于自动或手动模式。
    • 增益控制应设置为“0 dB”。
    • 滤光片(如果有)应设置为“打开”位置。

    Blooming(光晕)

    它是CCD传感器像素在受到强光照射时,亮点区域像元获得的光照过强,像元光电二极管在强光下产生的光电子数超过CCD电荷存储区可以存储的最大电子数而溢出,溢出的电子将沿行或列方向进入相邻像素,“污染” 相邻图像区域 (使相邻区域也饱和),图像出现Blooming (光晕)现象。结果,场景的高亮区域随着尺寸的增加而出现在电视屏幕上。

    要指定的特性

    产生光晕的对象照度与对应于额定输出信号电平的对象照度之间的比率,即在标称照度之上的过度曝光。

    应如下所述进行两次测量

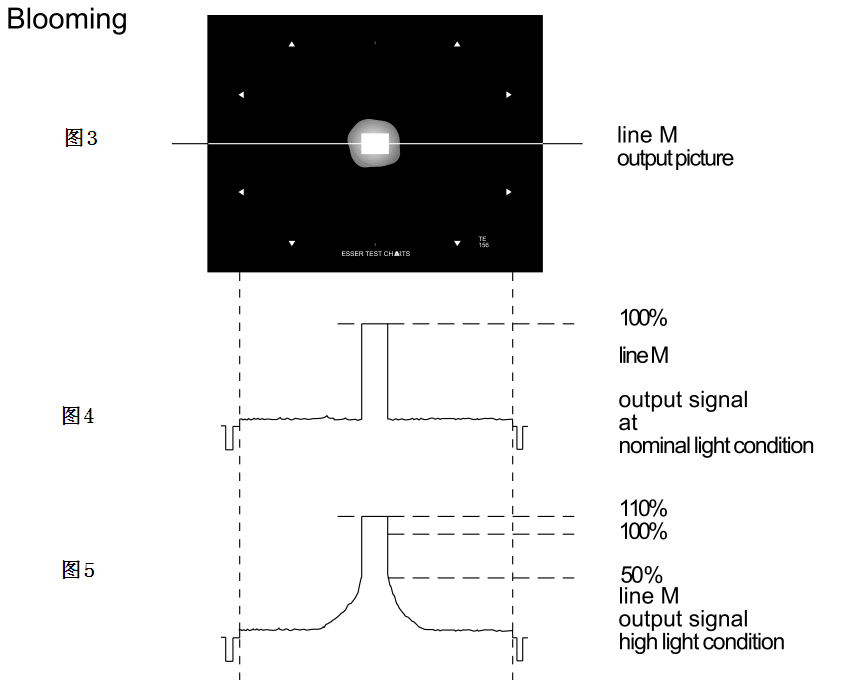

    a)在示波器上选择线M(如图3)。减少照明器的光,只要信号(SB)的振幅由于晕光,是白信号的50%(如图5)。应注明光密度。

    b)应增加照明器的光密度,直到信号幅度下降到标称电平,即额定亮度电平的100%(如图4)。应记录所得的光密度。

    c)最大照度提供信号(SB)为50%和对应于100%白电平之间的比率应由关于光密度的比率定义,由下式给出:

    过曝光= 50%的光晕照度/ 100%信号电平的照度


    Blooming(光晕)

    Smearing(漏光)

    当固态图像传感器的区域被强光照亮时,其在图片上出现穿过该区域的垂直或水平条(参见图7和10)。

    要指定的特性

    产生拖尾的对象照度与对应于输出信号的标称电平的对象照度之间的比率。

    测量方法

    设备布置和试验图应如图2所示。

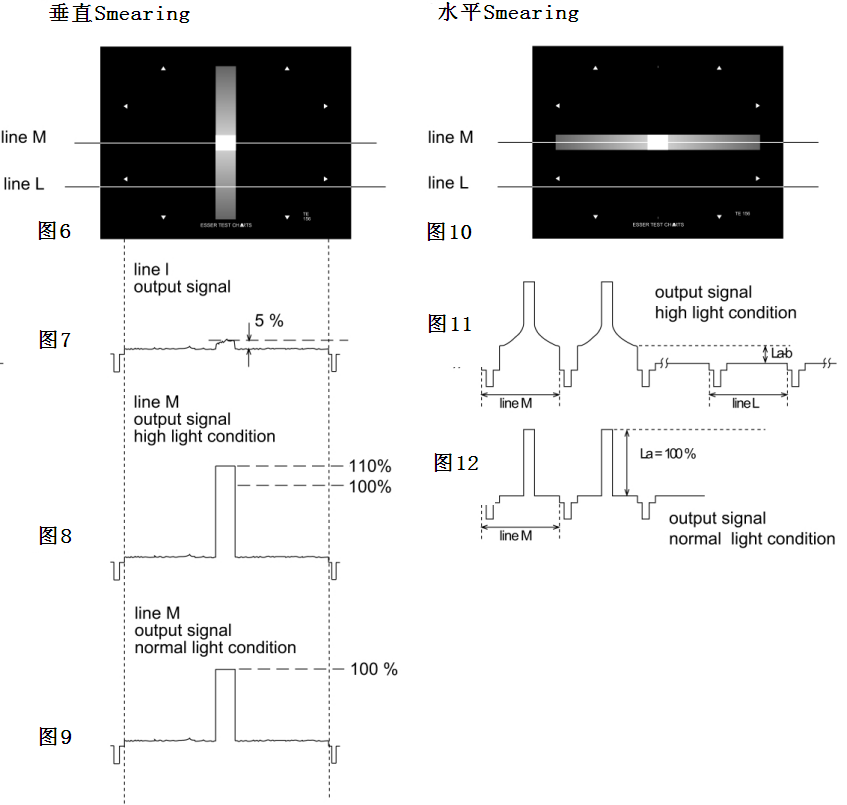

    垂直Smearing的测量方法

    1.输出信号应由示波器测量。应进行两次测量,如下所述:

    a)应在示波器上选择线L(图6)。光密度滤波器应当减小到使得由于拖尾而产生的信号幅度变为100%白色信号的50%(图7)。应记录所得的光密度。

    b)在示波器上选择线M(图6)。照明器的光密度应减小到提供额定信号电平,即100%白电平(图8和图9)。应记录所得的光密度。

    2.提供5%的拖尾信号的最大照度与提供额定信号电平的最大照度之间的比值应按下式计算:

    垂直Smearing比= 5%Smearing水平的照度/ 100%信号水平的照度

    水平Smearing的测量方法

    1.输出信号应由示波器测量。应进行两次测量,如下所述:

    a)在示波器上选择线L和M,如图3所示。 10.照明器的光密度应该减小到使得由于水平污点引起的电平差(图11中的La-b)变为额定输出电平的5%,即100%白信号电平。应记录所得的光密度。

    b)照明器的光密度应减小到提供100%白电平的额定信号电平La(图12)。应记录所得的光密度。

    2.提供5%的拖尾信号的最大照度与提供额定信号电平的最大照度之间的比值应按下式计算:

    水平Smearing比= 5%Smearing水平的照度/ 100%信号水平的照度

    Smearing的测量方法

    注意:如果不可能调节照明器的光密度,则ND滤镜应放在摄像机前面。 其选择应使得达到上述信号电平。 ND滤波器的密度D(其分别达到第二信号电平)给出了Blooming和Smearing比的结果:10 D
