图像质量评估测试卡

时间:2016-11-21   热度:
  • 品牌:ESSER爱莎/Sine Image
    型号:TE158
    尺寸:800 x600mm
    材料:高清相纸
    比例:4:3
    类型:反射式
  • 图像质量评估测试卡简介

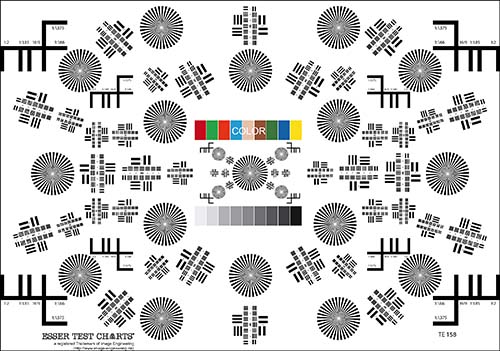

    图像质量评估测试卡TE158专为评估胶片相机的图像质量而设计,可用于不同格式的相机。它由扇形星,几个测试元素,线性灰度和九个测试色块组成。

    测试图是为评估胶片相机的图像质量而设计的。它可以用于不同格式的相机。它具有以下宽高比的格式标记:

    1:1.375 35mm

    1:1.66 S16mm

    16:9 PAL Plus / HDTV

    1:1.85

    1:2

    有3种不同的还原标记:

    35毫米胶片的有7.5x,25x和45x

    S16的有 80.5x,44.5x和13.4x

    安装在稳定的10mm塑料板上的图像由如下所述的不同测试元件组成:

    1、16扇星,具有36个扇区,直径为80mm,以及4个扇形星,直径为25mm。扇形段用于聚焦照相机和对测试的透镜的简单视觉评价。

    2、测试元件(TE142)通常用于测试分辨力。线组,每个以直角排列的两个从C到K标记,并且由因子√2分级。这意味着每两个步骤的行数除以二。有三种不同尺寸的测试元件,不仅根据三种不同的分辨率尺度,而且提供可能的分辨率测量的更高范围。根据缩小比例和字段标记的分辨率在下表中给出。

    3、9个测色块用来以评价胶片材料的颜色再现性。颜色部分对应于Macbeth ColorChecker的颜色。

    4、九阶线性灰度(D = 0.2-1.8)。


    TE142 small LP/mm分辨能力换算系数
    标记区 原版 7.5x 25x 45x 13.4x 80.5x
    C 8.3 62 208 375 112 671
    D 5.9 44 147 265 79 473
    E 4.2 31 104 188 56 336
    F 3.0 22 73 133 40 238
    G 2.1 16 52 94 28 168
    H 1.5 11 37 66 20 118
    I 1.0 7.5 26 47 14 84
    J 0.75 5.6 19 33 10 60
    K 0.5 4 13 23.5 7 42



    TE142 middle LP/mm分辨能力换算系数
    field original 25x 45x 80.5x
    C 2.7 68 122 219
    D 1.9 48 87 155
    E 1.4 34 61 109
    F 1.0 24 43 78
    G 0.7 17 31 55
    H 0.5 12 22 39
    I 0.34 8.5 15 27
    J 0.24 6 11 19
    K 0.17 4 8 14



    TE142 large LP/mm分辨能力换算系数
    field original 25x 45x 80.5x
    C 1.8 45 81 146
    D 1.28 32 58 103
    E 0.9 23 41 73
    F 0.64 16 29 52
    G 0.45 11 20 36
    H 0.32 8 14 26
    I 0.23 6 10 19
    J 0.16 4 7 13
    K 0.1 2 4 8
