色度响应测试图卡(IEC 61146)

时间:2016-11-22   热度:
  • 品牌:ESSER爱莎/Sine Image
    型号:TE162
    尺寸:可定制
    材料:高清相纸/菲林
    比例:4:3
    类型:反射式/透射式可选
  • 色度响应测试图卡简介

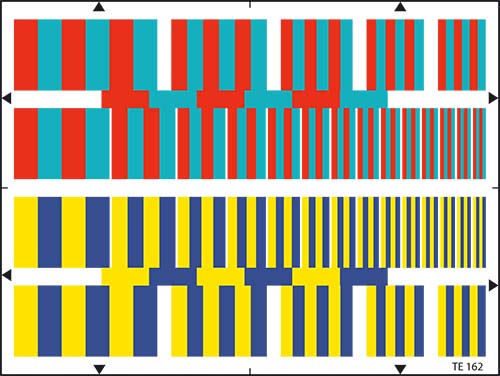

    色度响应测试图卡TE162用于测量色度通道的振幅频率响应。测试图卡是一种彩色多脉冲模式,覆盖100 kHz至1.5 MHz的空间频率范围。图表由垂直条组成,其颜色在图片区域的上半部分为红色和青色,在下半部分为黄色和蓝色。

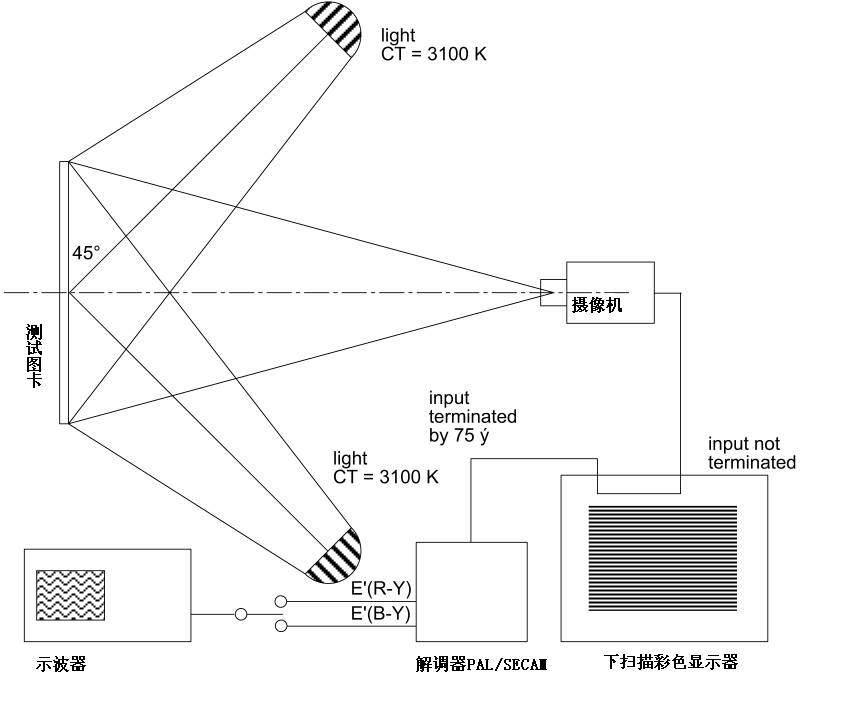

    拍摄条件如下

    • 反射率测试图的照度应为2000 lx ±5%;透明度版本的光密度在白色峰值时应为636 cd /m²±5%。
    • 图表照明的均匀性应优于95%。
    • 光源的相关色温应为3100 K ±100 K.白平衡应手动或自动设置为3100 K ±100 K.
    • 测试图应由相机拍摄,以便在欠扫描模式下,箭头限制的框架与显示屏上显示的图片边缘完全一致。
    • 对焦控制应处于自动或手动模式,并且应处于最佳对焦状态。光圈控制应处于自动或手动模式。
    • 增益控制应设置为“0 dB”。
    • 滤光片(如果有)应设置为“打开”位置。
    拍摄效果

    解调器的色差信号EB-Y和ER-Y应由示波器测量。每个通道的信号的峰 - 峰幅度应在频率范围内测量。

    a)对于E'R-Y输出,应使用有效场的上半部分,红色和青色条​​。首先,选择上部中线并测量100 kHz的空间频率,然后为多脉冲串空间频率选择对应于频率范围的线。

    b)对于E'B-Y输出,应使用有效场的下半部分,黄色和蓝色条。首先,选择并测量100 kHz的空间频率的中间线,然后应为多脉冲空间频率选择对应于频率范围的线。

    演示结果


    令E'R-Y100和E'B-Y100是在100kHz的空间频率处的各个信道的测量的幅度。通过插值确定的E'R-Y和E'B-Y通道的-3dB空间频率应以E'R-Y100和E'B-Y100电平(100 = 100kHz)为参考,分别如下:

    FR-Y = _____________________________ kHz


    FB-Y = _____________________________ kHz

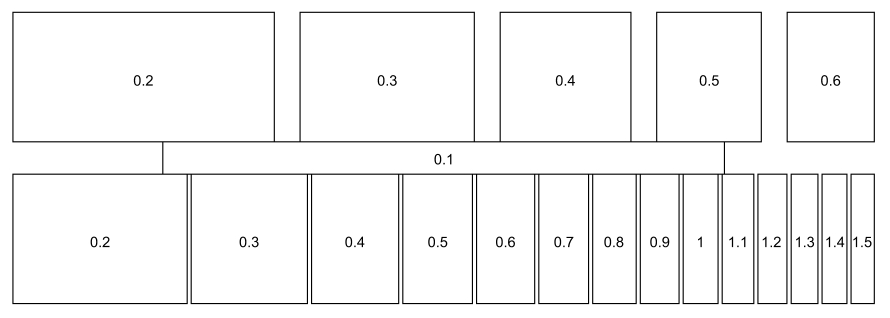

    在测试图上以MHz为单位的空间频率的排列如下(上半部分和下半部分相同):
    色度响应测试图卡空间频率分布
