重合测试卡

时间:2016-11-25   热度:
  • 品牌:ESSER爱莎/Sine Image
    型号:TE174
    尺寸:可定制
    材料:高清相纸/菲林
    比例:4:3
    类型:反射式/透射式可选
  • 重合测试卡简介

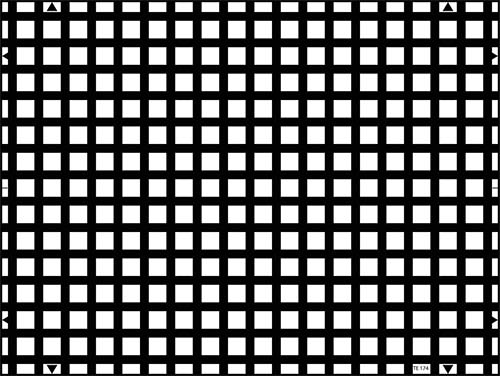

    重合测试卡TE174设计用于确定可能存在于主R,G,B信号之间的相对水平和垂直偏移。测试图在白色背景上有14条水平和19条垂直黑线(宽度为图片高度的1.3%)。

    在CCD照相机中,可能存在的任何偏移主要是由于横向光学像差,定位精准的标准镜头无明显偏移。

    测量设备

    B / W监视器

    视频延迟,线路可在10 ns步进切换,总延迟大于200 ns

    差分视频放大器

    测量条件

    相机设置必须如下:

    测量是对RGB输出信号进行的

    伽玛校正:不重要

    轮廓校正:关闭

    颜色校正:关闭

    RGB信号电平设置在50%和100%

    光圈:完全打开(如果其中一个RGB图像不够清晰,则将光圈(F停止)设置为另一个值,然后重新对焦镜头。

    测量程序

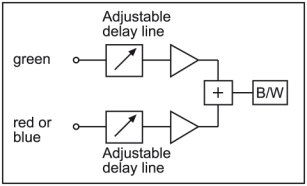

    测量设备连接如下:
    测量设备连接

    建议在变焦镜头设置为“广角”和“远摄”时进行测量。在某些镜头中,最大误差实际上出现在“telezoom”中。

    使用广角设置,测试图案尺寸例如为:800x600,带“远程”设置:400×300(A460:460×345mm)。

    将相机正确地聚焦在测试图上,并对于给定的变焦设置,在B / W监视器上观察图像。通过激活延迟线,R-G(或B-G)图像的两条垂直线叠加在图片的给定区域中。然后直接在定义如下的图像上读出会聚误差:

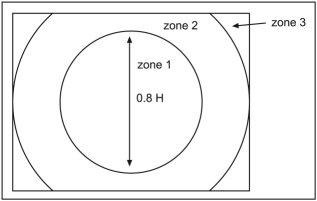

    测量结果
    1)圆等于图片高度的80%(区域1)
    2)在区域1外部并且在直径等于图片宽度的100%的圆(区域2)内
    3)对剩余的图片(区域3)

    结果的介绍

    对于三个区域,记录所测量的最大误差。结果以%表示,图像高度以及ns。必须指示镜头类型和变焦设置。




    R-G B-G   R-G B-G   R-G B-G
    Zone 1 x  ns x ns Zone 2 x  ns x ns Zone 3 x  ns x ns
      xx % xx %   xx % xx %   xx % xx %
