测试卡品牌

锯齿信号测试卡

时间:2016-11-30   热度:
  • 品牌:ESSER爱莎/Sine Image
    型号:TE192
    尺寸:可定制
    材料:高清相纸/菲林
    比例:4:3
    类型:反射式/透射式可选
  • 锯齿信号测试卡简介

    锯齿信号测试卡TE192设计在灰色背景(反射率18%,密度= 0.75)上设置的从0%反射率(左)到100%反射率(右)的线性连续累进。 这个进程的左和右定位了图像宽度的22%的黑色参考区域。 渐变的高度和这些黑色区域是画面高度的81%。

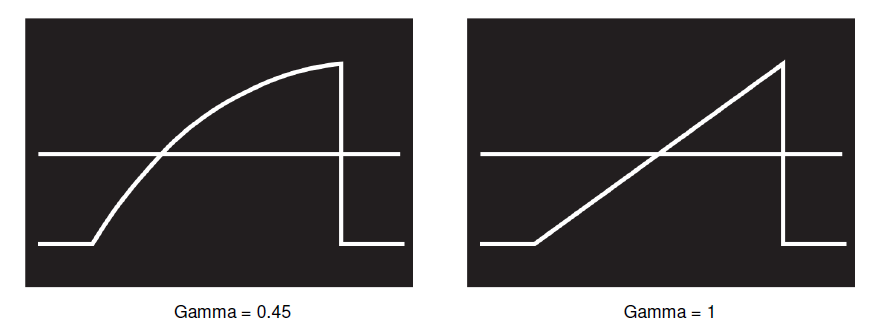

    锯齿信号测试卡是为没有集成电子锯齿信号的相机设计的。 它允许相机的伽玛校正在示波器上可视化(见下图)。 中心水平线代表测试图的顶部和底部的灰色背景,调整到50%的信号水平。

    锯齿校正

    如果需要,可以提供测试图的第二版本以背景显示28%的反射率(密度= 0.56), 这对应于位于测试图TE153 D(Sony标准)中心的灰色步和其背景。
