测试卡品牌

精确分辨率测试卡

时间:2016-12-02   热度:
  • 品牌:ESSER爱莎/Sine Image
    型号:TE199
    尺寸:可定制
    材料:高清相纸/菲林
    比例:4:3
    类型:反射式/透射式可选
  • 精确分辨率测试卡简介

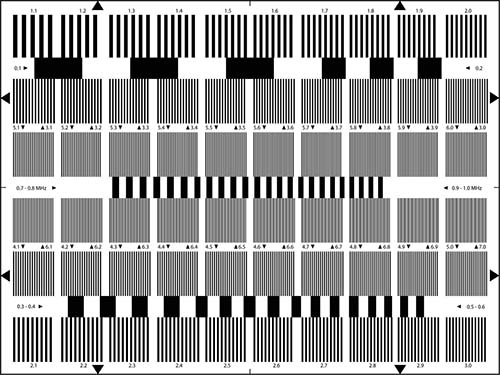

    精确分辨率测试卡TE199设计用于分辨率精确测量。该分辨率测试卡由6行,每行10个矩形脉冲串组成。 这些场以0.1MHz的步长分级,并且以这种方式排列,具有最高分辨率的行位于图表的中间。 在第一和第二行之间放置0.1和0.2MHz的低频脉冲串,在第3和第4行之间有0.7,0.8,0.9,1.0MHz的低频脉冲串,在第5和第6行之间有0.3,0.4,0.5和0.6MHz的脉冲串。

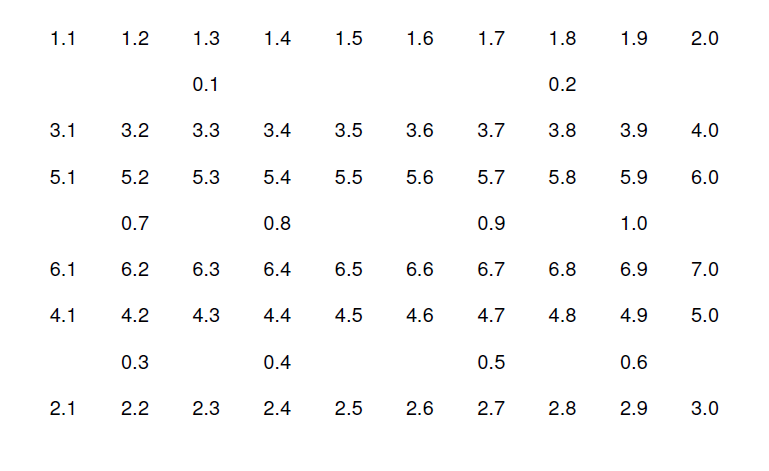

    低频场的排列如下:


    低频场排列图
