HDTV分辨率测试卡

时间:2016-12-19   热度:
  • 品牌:ESSER爱莎/Sine Image
    型号:TE225
    尺寸:可定制
    材料:高清相纸/菲林
    比例:4:3/16:9
    类型:反射式/透射式可选
  • HDTV分辨率测试卡简介

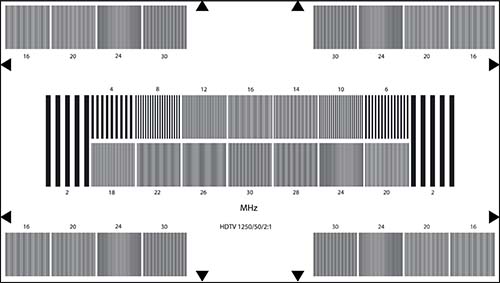

    HDTV分辨率测试卡TE225设计用于测量和描述电子HDTV摄像机的频率响应。测试卡由32个多波束场组成,分布在16:9图像区域。这些场在水平和垂直方向上排列,以便测量两个方向上的分辨率。所有频率场都用数字指定,给出相应的频率(MHz)。频率根据1080 / 50i系统计算。

    中间的两行是特意安排的,最高分辨率在测试卡的中间。上排在中间具有从4MHz到16MHz的频率。下排具有从18到30MHz的频率,在行的中间具有30MHz的场。频率以2MHz的步幅增加。在左右两端安排2MHz的突发频率。这些突发频率作为参考频率。


    HDTV测试卡
