灰度/彩色测试卡

时间:2016-12-22   热度:
  • 品牌:ESSER爱莎/Sine Image
    型号:TE232
    尺寸:可定制
    材料:高清相纸
    比例:16:9
    类型:反射式
  • 灰度/彩色测试卡简介

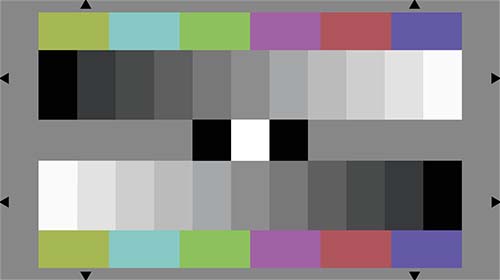

    灰度/彩色测试卡TE232设计用于评估电子照相机的半色调和色彩再现。两个11阶灰阶条按相反的方向排列在灰色背景(D≈0.62,透射值= 24%)中,并且灰阶条上下有三原色以及青色、紫色和黄色组成的色块。

    灰阶密度:伽马= 0.45,透射值(亮度):伽马= 2.2,正好是伽马=0.45的倒数值。伽马系数0.45适用于透射值> 1.8%(最大亮度100%)。在0和1.8%之间,伽马函数显示线性步进(系数为4.5)。在图中最黑的灰阶伽玛函数对应于Rec.709。最佳伽玛校正相机的输出产生两个11阶相反的线性步进信号(无彩色信号)。灰度的动态范围为63:1。

    11阶灰度值如下:


    Step灰阶 Density密度 Reflectance in %
    反射率
    1 0.05 89.2
    2 0.14 72.3
    3 0.23 59.1
    4 0.33 46.5
    5 0.45 35.6
    6 0.58 26.3
    7 0.73 18.5
    8 0.91 12.2
    9 1.14 7.3
    10 1.43 3.7
    11 1.85 1.4

    色块代表三原色红色,绿色和蓝色以及三种次要颜色青色,紫色和黄色。由于不可能在反射率图上描绘100%饱和颜色,因此饱和度降低到70%,同时确定30%的增白。因此红色的RGB信号应为70%红色; 30%绿色和30%蓝色。相应地确定其他颜色。为了在伽马中生成这些RGB颜色,测试图的颜色是使用矩阵和伽马算法根据Rec.709。测试卡的颜色表示对这些标称值的最佳可能近似。

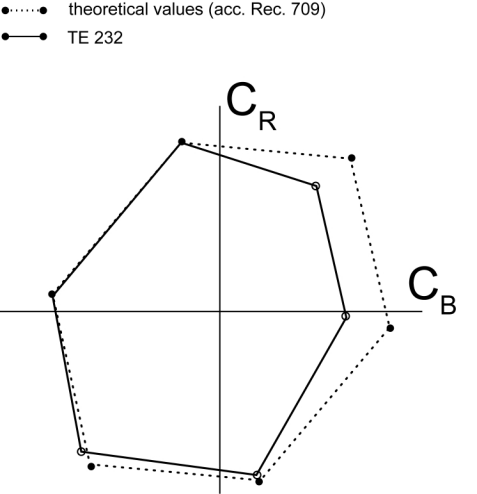

    下图显示了标称值(虚线)和实际值。


    标称值和实际值
