ISO 21550扫描仪动态范围测试卡

时间:2016-12-27   热度:
  • 品牌:ESSER爱莎/Sine Image
    型号:TE240
    尺寸:反射式100x150 mm,透射式50 x 50mm
    材料:高清相纸/菲林
    类型:反射式/透射式可选
  • 扫描仪动态范围测试卡简介

    扫描仪动态范围测试卡TE240 设计用于确定动态范围和扫描器光电转换功能(OECF)。 OECF描述了扫描器如何将对象的亮度值转换为数字图像中的数字代码值.OECF通常从灰度级测量。

    扫描仪动态范围测试卡TE240 的标准来源于ISO 21550。

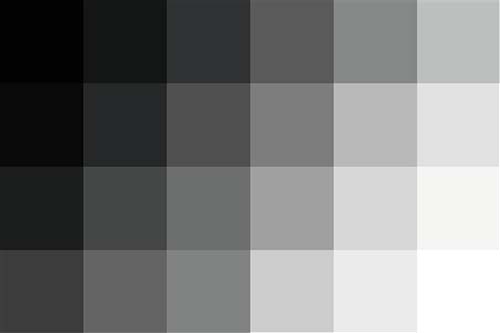

    扫描仪动态范围测试卡包含具有24个色块的灰度。贴片从左上角的最高密度到右下角的最低密度排列。

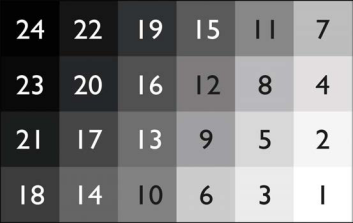

    动态范围测试卡灰阶分布

    灰度的密度值如下(批量测量):


    灰阶 密度(Status M) 密度
    (透射10000:1)
    密度
    (透射1000 000:1)
    1 0.030 0.110 0.126
    2 0.110 0.111 0.126
    3 0.250 0.130 0.147
    4 0.380 0.226 0.255
    5 0.520 0.444 0.504
    6 0.620 0.746 0.854
    7 0.750 1.088 1.261
    8 0.850 1.466 1.744
    9 0.960 1.925 2.358
    10 1.080 2.368 2.970
    11 1.250 2.549 3.215
    12 1.330 2.725 3.478
    13 1.470 2.968 3.847
    14 1.540 3.195 4.225
    15 1.640 3.292 4.389
    16 1.850 3.336 4.458
    17 1.880 3.442 4.668
    18 1.920 3.553 4.902
    19 2.000 3.642 5.049
    20 2.070 3.692 5.117
    21 2.120 3.748 5.394
    22 2.180 3.817 5.571
    23 2.290 3.881 5.804
    24 2.360 3.995 6.383


    为了测量扫描仪,图表的对比度应超过被测相机的动态范围。因此,TE240 D在10.000:1和1.000.000:1的对比度范围内可用。

    目标角落的基准标记可用于色块的自动分析。

    色块的密度值可用于在iQ-Analyzer软件中创建用于评估的特定参考文件。要输入值,请使用OECF模块的高级设置中的“亮度和密度数据”按钮。
