镜头分辨率测试卡

时间:2017-01-04   热度:
  • 品牌:ESSER爱莎/Sine Image
    型号:TE253 9x
    尺寸:可定制
    材料:高清相纸/菲林
    比例:4:3/16:9
    类型:反射式/透射式可选
  • 镜头分辨率测试卡简介

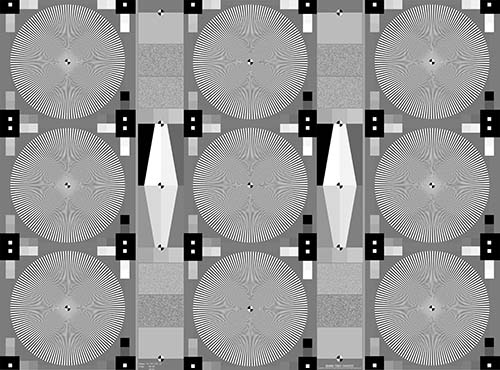

    镜头分辨率测试卡TE253 9X设计用于测试镜头分辨率。测试卡包含径向正弦调制的西门子星,倾斜边缘和白色噪声斑块。在西门子星的中心是一个调焦标记。在测试卡的边界处,存在16个灰色块,用于自校准。角落显示一个更大的黑色正方形和一个小白色正方形。西门子星形有144和72个周期。

    镜头分辨率测试卡TE253 A 9x的最大分辨率取决于图表的大小和中心的直径


    型号 尺寸 周期数 中心标记直径 最小分辨率 最大分辨率
    TE253-L A1066 72 12 mm VGA 2 MP
    TE253-S A1066 144 12 mm 2 MP 30 MP
    TE253-H A1066 144 5 mm 8 MP 180 MP
    TE253-A460-L A460 72 5 mm VGA 2 MP
    TE253-A460-H A460 144 5 mm 2 MP 35 MP

    镜头分辨率测试卡TE253 9x有以下尺寸和类型

    A1066 (反射式) H - 144 周期和5mm标记用于8百万到1亿8千万像素之间的摄像头
    S - 144 周期和12mm标记用于2百万到三千万像素之间的摄像头
    L - 72周期和12mm标记 用于VGA和2百万像素采样率之间的摄像头
    A460 (反射式) H - 144 周期和5mm标记用于2百万到3千5百万像素之间的摄像头
    L - 72周期和12mm标记 用于VGA和2百万像素采样率之间的摄像头
    D35 (透射式) 144周期 用于2百万到一千万像素之间的摄像头
