镜头分辨率测试卡

时间:2017-01-04   热度:
  • 品牌:ESSER爱莎/Sine Image
    型号:TE253
    尺寸:可定制
    材料:高清相纸/菲林
    比例:4:3/16:9
    类型:反射式/透射式可选
  • 镜头分辨率测试卡简介

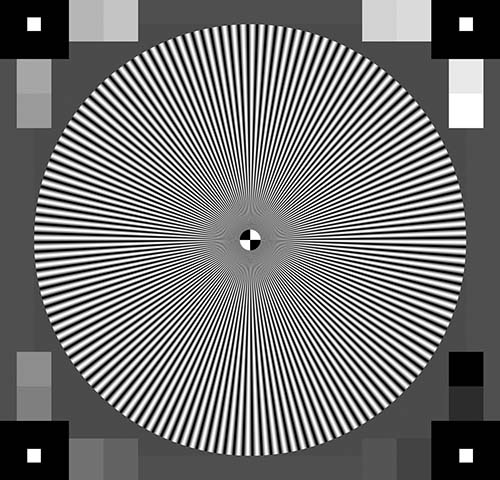

    镜头分辨率测试卡TE253设计用于测试镜头分辨率。测试卡包含径向正弦调制的西门子星,倾斜边缘和白色噪声斑块。在西门子星的中心是一个调焦标记。在测试卡的边界处,存在16个灰色块,用于自校准。角落显示一个更大的黑色正方形和一个小白色正方形。西门子星形有144和72个周期。

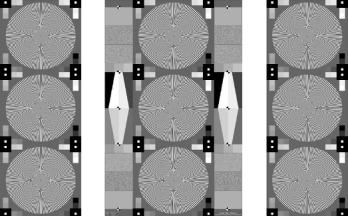

    两组倾斜边缘提供四种不同的调制(40%,60%,80%,100%)。对于使用iQ-Analyzer的全场分析,TE253的九个图表组合成三个条状带(大小为A1066)。使用该组合4:3,16:9或任何其它纵横比。


    镜头分辨率测试卡TE253

    尺寸A460的TE253 9x有两种宽高比:4:3和16:9。

    镜头分辨率测试卡TE253结构遵循最新ISO标准ISO12233(2014)的建议。

    TE253 A 9x的最大分辨率取决于图表的大小和中心的直径


    型号 尺寸 周期数 中心标记直径 最小分辨率 最大分辨率
    TE253-L A1066 72 12 mm VGA 2 MP
    TE253-S A1066 144 12 mm 2 MP 30 MP
    TE253-H A1066 144 5 mm 8 MP 180 MP
    TE253-A460-L A460 72 5 mm VGA 2 MP
    TE253-A460-H A460 144 5 mm 2 MP 35 MP

    西门子星和灰色补丁尺寸


    测试卡尺寸 西门子星直径 灰色补丁
    TE253 9x A1066 25 cm 2 x 2 cm
    TE253 9x A460 10,5 cm 8.5 x 8.5 mm
    TE253 single 25 cm 2 x 2 cm
