分辨率测试卡(斜边ISO 12233:2014)

时间:2018-08-10   热度:
  • 品牌:ESSER爱莎/Sine Image
    型号:TE275
    尺寸:1066.67 x600mm
    材料:高清相纸
    比例:4:3/3:2
    类型:反射式
  • 分辨率测试卡(斜边ISO 12233:2014)简介

    分辨率测试卡TE275设计用于使用斜边测量静态相机的分辨率。该测试卡在2014年2月发布的ISO标准12233的修订版中指定。

    在TE268和TE253(正弦西门子星)和TE252(分辨率的视觉评估)旁边,斜边是ISO 12233标准中描述的用于分辨率测量的第三种模式。

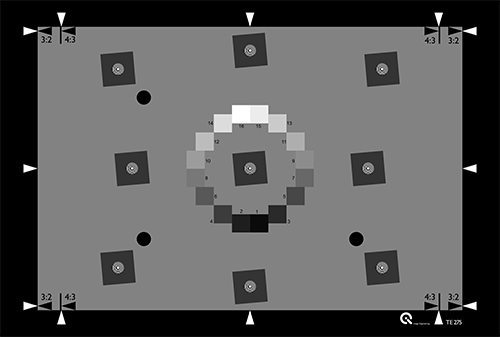

    分辨率测试卡TE275包含九个斜边结构,每个具有两个垂直和两个水平边缘,并且在中心具有聚焦辅助。倾斜边缘结构倾斜5°,并具有ISO 12233:2014要求的低对比度(调制在0.55和0.65之间)。背景根据ISO12233:2014提供0.15和0.25之间渐变。

    斜边以一种方式布置,以在轴向信息上递送50%场位置(4:3纵横比)和70%场位置处的信息。

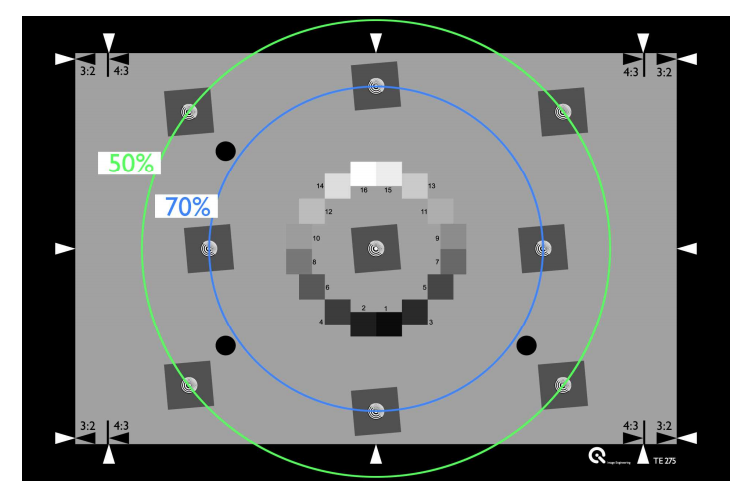

    斜边分布图

    三个黑点可用于目标的自动检测。这种不对称布置的结构还有助于检查和校正目标的取向。

    分辨率测试卡TE275可以使用框线和箭头用于4:3或3:2宽高比。

    16个OECF色块的反射率和排列符合ISO 14524.通过对这些色块的分析,可以确定OECF并且线性化图像数据。

    OECF色块、背景和斜边的参考:


    Step 参考密度
    1 1.78
    2 1.56
    3 1.38
    4 1.22
    5 1.08
    6 0.95
    7 0.83
    8 0.72
    9 0.62
    10 0.53
    11 0.44
    12 0.36
    13 0.29
    14 0.14
    15 0.21
    16 0.08
    斜边 1.30
    背景 0.70
