测试卡品牌

噪点测试卡落币图

时间:2016-10-07   热度:
  • 品牌:Imatest/Sine Image
    型号:ISC
    尺寸:大中小尺寸可选
    类型:反射式/透射式可选
    基材:哑光,半光,LVT菲林
  • 噪点测试卡落币图简介

    落币图是枯叶图的变形,用于测试纹理清晰度。比起老版的枯叶图,它有几大优势:包含提高测试的精度,左右两边的灰色区域有助于去除噪点(使用的一种叫做灰块噪声的功率光谱密度是从中心溢出区域的信号和噪声总和的PSD中减去得到的技术。)  下面这几点是相对于枯叶图来说的几个优点:

    1.与枯叶图相比较,它包含对比度为2:1和4:1的斜边。

    2.枯叶图左右两边的灰色区域和枯叶图案一样有着相同的密度。

    3.包含16灰块和识别标记。线性化创建从0到255的17灰阶(类似于依据ISO12233标准的起草的西门子星状图)

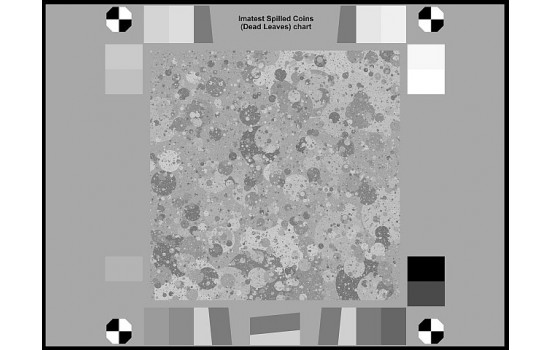

    噪点测试卡落币图

    噪点测试卡尺寸


    图卡型号 落币图案尺寸 打印尺寸 介质尺寸
    Large 12" × 12"
    305 mm × 305 mm
    22.4" × 16.8"
    569 mm × 426 mm
    24" × 18"
    610 mm × 458 mm
    Medium 8" × 8"
    203 mm × 203 mm
    14.93" × 11.2"
    379 mm × 284 mm
    16" × 12"
    458 mm × 305 mm
    Small 6" × 6"
    152 mm × 152 mm
    11.2" × 8.4"
    284 mm × 213 mm
    12" × 10"
    305 mm × 254 mm
    X-Small(High Precision Transmissive) 5.536" × 5.536"
    141 mm × 141 mm
    9.25" × 7.75"
    159 mm × 197 mm
    10" × 8"
    254 mm × 203 mm
