测试卡品牌

对数频率反差测试卡

时间:2016-10-11   热度:
  • 品牌:Imatest/Sine Image
    型号: LOGFCONT-IJ
    尺寸:610mmx330mm
    类型:反射式
  • 对数频率反差测试卡简介

    1、这张测试卡采用高品质半光泽纸喷墨打印。

    2、纸张尺寸为24"×13"(610mmx330mm)

    3、测试卡有效面积为16.75"×13"(426x330mm)

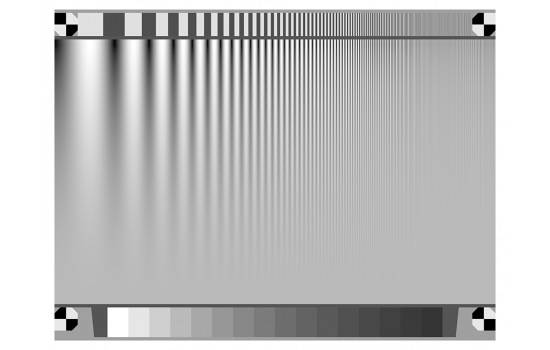

    对数频率反差测试卡1对数频率反差测试卡2

    The chart is printed with ink-jet process on high quality semi-gloss paper

    The paper size is 24

    The chart active area is 16.75


    Log Frequency Contrast Chart(对数频率反差测试卡)检测信号处理的效果——降低噪声和锐化——通过图像系统性能,在水平轴上区分空间频率(对数频率随x增大而增大)以及在垂直轴向上区分调制信号。调制信号与图像的高h关系为与(y/h)2成正比。因为Log F-Contrast 测试卡的结果是正弦曲线,其调制相当于SFR或者MTF。
