测试卡品牌

HDTV测试卡

时间:2016-10-24   热度:
  • 品牌:Sine Image/ESSER爱莎
    型号:YE0116
    尺寸:可定制
    材料:菲林/高清相纸
    比例:16:9
    类型:反射式/透射式可选
  • HDTV测试卡应用

    • 测试卡专门设计用于TV摄像机的运营调整和控制。
    • 可以扫描圆圈粗略的进行视觉评估。
    • 图卡上的线的作用是调整定位。
    • 图卡的锲的功能是检测分辨率。

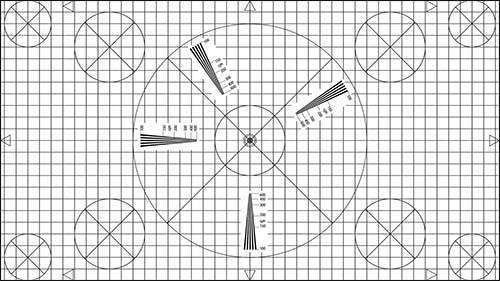

    HDTV测试卡简介

    该测试卡由分布在白色背景上的水平方向23个和垂直方向43个栅线形成的24x42个方格结构组成。网格线的宽度是图像宽度的0.08%。大圆形的直径为83,是图像高度的1/3%。5个小圆形线在这个4:3格式区域内直径是图像高度的25%。5个小圆形线在16:9格式区域内的直径是16是图像高度的2/3%。

    大圆内的两个分辨率锲分别在0°和90°处,对用的信号频率为100-600CPH。另外两个位于33.75°和332.5°处,相应的信号频率为100-600CPH。
