测试卡品牌

9阶灰度卡

时间:2016-12-12   热度:
  • 品牌:Sine Image/ESSER爱莎
    型号:YE0108/TE108
    尺寸:可定制
    材料:菲林/高清相纸
    比例:4:3
    类型:反射式/透射式可选
  • 9阶灰度卡简介

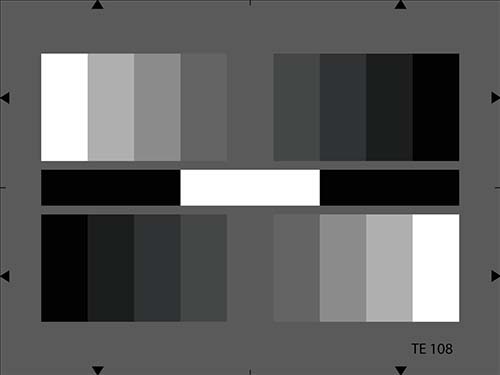

    9阶灰度卡YE0108用于电子摄像机的色调再现性的评估。两个9阶灰度块逆向排列在灰色背景上(D≈0.75),灰度刻度为对数级别(gamma=0.45)。利用两个相反的9阶线性步进信号产生最佳的相机伽马矫正值。这灰度测试卡的对比度范围为50:1。

    9阶灰度卡灰度值


    级别
    Step
    密度
    Density
    反射率 %
    Reflectance in %
        输出电压 %
    Output voltage in %
    1 0.15 71 100
    2 0.26 55 88.75
    3 0.37 42 77.5
    4 0.51 31 66.25
    5 0.67 22 55
    6 0.85 14 43.75
    7 1.09 8 32.5
    8 1.40 4 21.25
    9 1.85 1 10


    这个密度值是基于BaSO4=0的密度。纯黑色和纯白色区域在灰阶之间。黑色块密度为D>2.4(反射率>0.5%),白色块密度为0.09(反射率=79%)。
