测试卡品牌

几何/重合测试卡

时间:2016-10-25   热度:
  • 品牌:Sine Image/ESSER爱莎
    型号:NJ-10-100A
    尺寸:可定制
    材料:菲林/高清相纸
    比例:4:3
    类型:反射式/透射式可选
  • 几何/重合测试卡简介

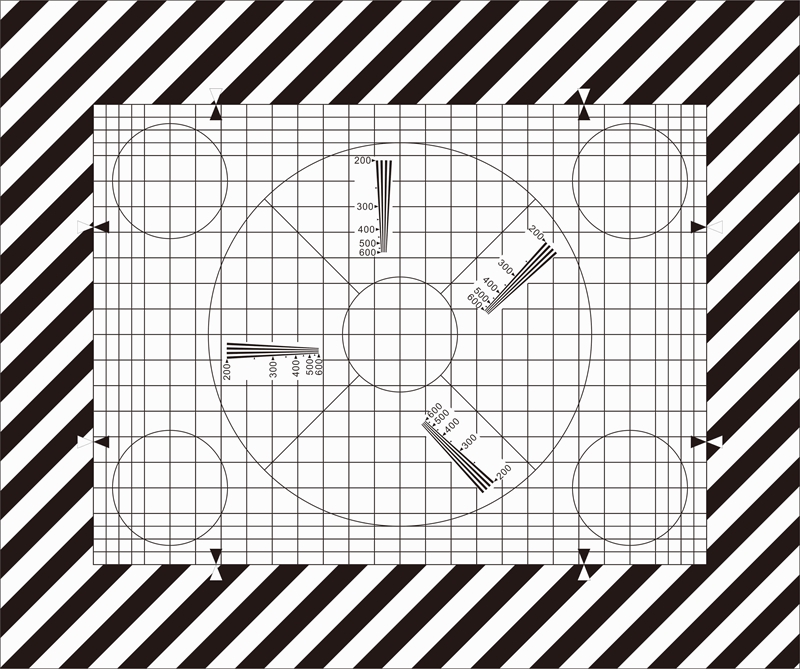

    几何/重合测试卡在条纹背景上有水平23个和垂直53个直线栅格。3个网格线从中间划分外围的3行网格。网格线的宽度是图像宽度的0.15%。大圆形线的直径为83是图像高度的1/3%,5个小圆形线的直径是图像高度的25%。

    4分辨率锲被分布在大圆的0°、45°、90°和135°处,对应的2-10MHz信号频率(8 MHz和600线的标记结束)。

    几何/重合测试卡应用

    • 该测试卡专门为运营调整和控制TV摄像机而设计。
    • 圆圈的线性扫描可以粗略的视觉评估。
    • 网格线的作用是调整定位。
    • 锲的作用是测试分辨率。
