HDTV动态分辨率测试图卡(600c/ph,非对称)

时间:2016-11-04   热度:
  • 品牌:Sine Image/ESSER爱莎
    型号:YE0125
    尺寸:可定制
    材料:高清相纸/菲林
    比例:16:9
    类型:反射式/透射式可选
  • HDTV动态分辨率测试图卡简介

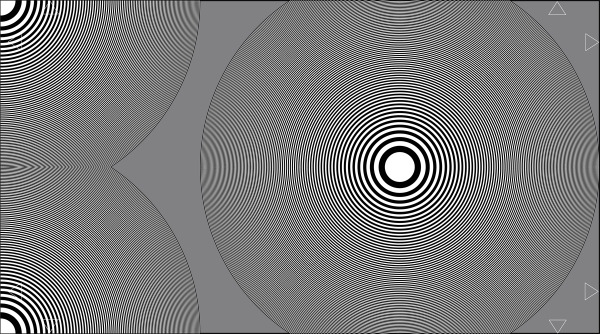

    HDTV动态分辨率测试图卡YE0125特别适合于高清晰度相机的分辨率的视觉确定。 它显示不对称布置的一个区域板,其范围从0至600c / ph和两个区域板区段,其中心位于左角。菱形间隙是灰色的。

    HDTV动态分辨率测试图卡显示不对称排列的一个区域板,其范围为0至600cph(每个高度的循环)和两个区域板区段,其中心位于左角。菱形间隙是灰色的(D = 0.75)。黑色框架有100 cph步骤的标记。为了显示保持缩放常数的区域板扇区的完整图,测试图在左侧比16:9比例的比例更宽。 16:9格式由白色箭头标记,在边缘内部大约5.5mm。

    HDTV动态分辨率测试图卡特别适合于高清晰度相机的分辨率的视觉确定。必须通常考虑到,监视器对调制传输也具有决定性的影响。在同一显示器上比较几个或不同的摄像机是非常容易的。摄像机,传输链路和监视器的总传输功能可以通过缩放来测量。

    当测试阀相机时,可以评估传递函数的不同各向异性,即,取决于线栅格的方向的不同分辨率:不仅水平分辨率不同于垂直分辨率,而且在两个对角线方向上,分辨率通常不同。水平分辨率常常在很大程度上受到传输链路的低通特性的限制(尤其是出于降噪的原因)。由于电子束扫描的特性,对角分辨率失真。这不适用于CCD相机。

    相机输出端的视频信号可用于测量调制传递函数。视频信号的幅度通过示波器确定,尽可能地是测试图的照明。然后,示波器必须精确地触发到图像行,垂直部分在时间的线性函数内。为了更好地评估这些测量,摄像机的伽马失真必须关闭,即在线性操作中进行测量。

    视频信号中的测量不仅与监视器的传递函数无关,而且与分辨率极限的视觉确定相比,还可以获得关于相机的传输特性的更详细的定量信息。这允许例如确定传递函数的3dB点。对于更精确的理论方法,必须考虑调制传递函数(MTF)和对比度传递函数(CTF)的差异。
