灰阶测试图卡

时间:2016-11-01   热度:
  • 品牌:Sine Image/ESSER爱莎
    型号:YE0165
    尺寸:可定制
    材料:高清相纸/菲林
    比例:16:9
    类型:反射式/透射式可选
  • 灰阶测试图卡简介

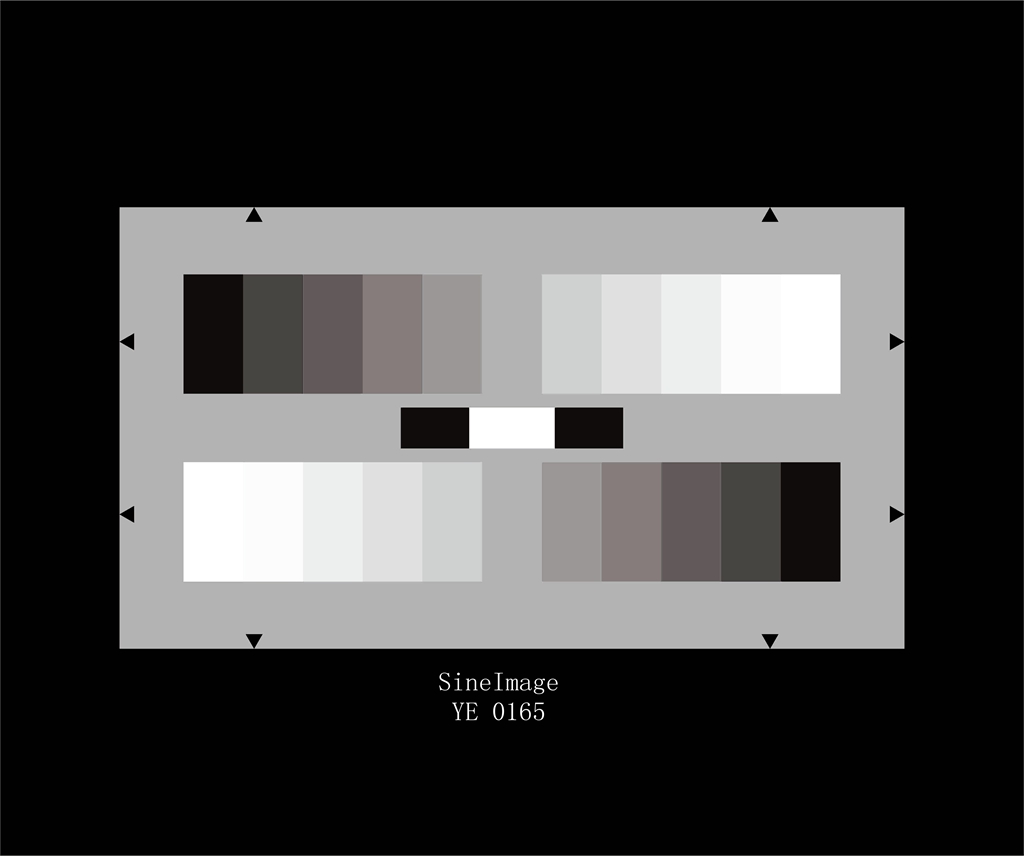

    灰阶测试图卡YE0165设计用于评估16:9电子相机的半色调再现。两个11度灰阶条按相反的方向排列在灰色背景(D≈0.56)中,灰阶条符合ITU BT.709标准。

    根据BT.709标准,一个最佳伽玛校正相机的输出信号产生两段逆流的线性步进信号。灰阶的对比范围是40:1。灰阶测试图卡YE0165反射式

    11阶灰阶测试卡参数表


    Step
    灰阶等级
    Density
    密度
    Remission in %
    缓解率
    Video signal for BT.709 in %
    BT.709的视频信号率
    Video signal for gamma 0.45 in %
    伽马0.45的视频信号率
    1 0.05 89 100 100
    2 0.13 74 91 92
    3 0.22 60 82 84
    4 0.32 48 73 75
    5 0.43 37 64 67
    6 0.56 28 55 59
    7 0.70 20 46 51
    8 0.88 13 37 43
    9 1.08 8 28 35
    10 1.34 5 19 26
    11 1.64* 2 11 19

    *反射式测试卡的生产工艺允许的最大印刷密度是1.64。最黑灰阶的目标值是1.70。因此最后灰阶的距离会有稍微不同。

    两个黑色方块和一个白色方块位于两个灰阶条中间,黑色方块的密度为D>3.0(缓解率<0.1%)。白色方块的密度为D=0.05(缓解率89.9%)。

    灰阶测试卡使用推荐

    调整光圈直至最亮方块在波形监控器达到100%视频信号。用一个具有ITU BT.709标准的最佳校正的摄像机,最黑方块会达到10%的信号水平。

    视频信号等级

    当用此卡做0.45伽马校正时,每一灰阶的视频信号水平会按照上表所列出的数据变化。
