4K(UHD TV)通用测试图卡

时间:2017-02-21   热度:
  • 品牌:Sine Image/ESSER爱莎
    型号:YE0279
    尺寸:可定制
    材料:菲林
    比例:16:9
    类型:透射式
  • 4K(UHD TV)通用测试图卡简介

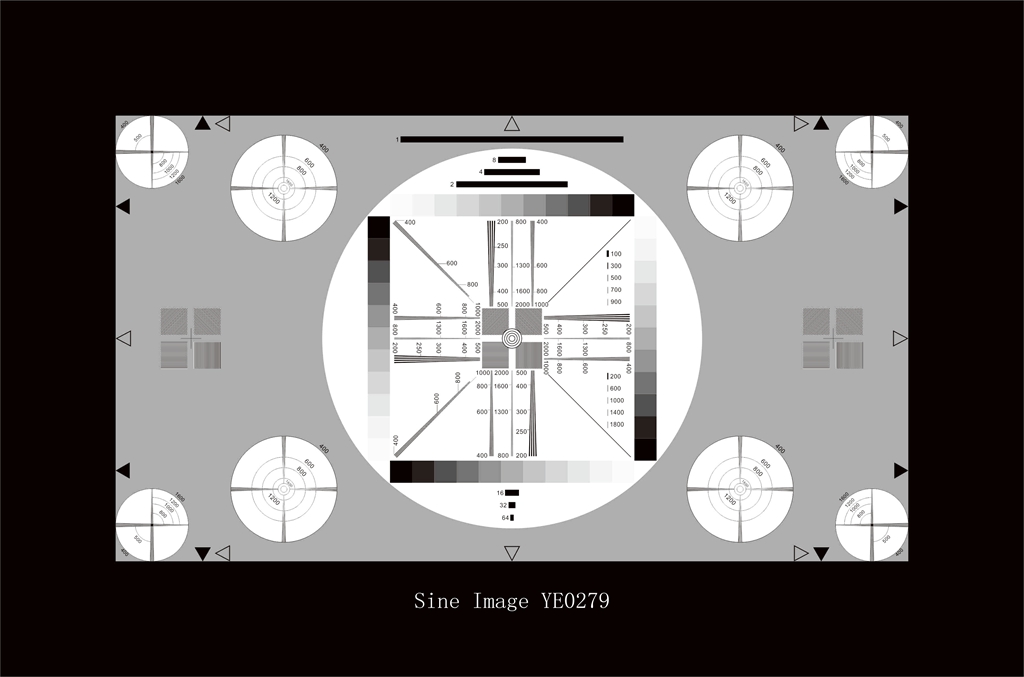

    4K(UHD TV)通用测试图卡YE0279用于快速(主要是视觉)评估4K(UHD电视)摄像机的传输特性。

    在灰色背景上的测试图卡的中心(D = 0.75;透射率= 18%)处,具有灰度级和分辨率楔形的白色圆圈用于定位。在该中心圆的两侧布置有具有分辨率楔的四个圆。

    16:9格式由位于水平和垂直中心线上的四个箭头标记。此外,靠近测试图卡的上边缘和下边缘的圆圈的四个箭头标记4:3格式。

    白色中心圆圈显示四个灰度级,每个为11个步骤。它们以相等的线性步长从D = 0.15增加到D = 1.65,并且用于检查照相机的半色调再现。

    测试图卡中的所有频率值以cph(每个图像高度的周期)表示。在中心圆中,具有不同频率的三个分辨率楔垂直和水平地布置。它们从200至500,从400至1000和从800至2000 cph。此外,两个45°角的分辨率楔形产生400至1000 cph的频率。

    在测试图卡的中间,并且在左侧和右侧,存在四个具有以0,45,90和135°的角度倾斜的线光栅的正方形。它们的基因频率为400cph。以45°和135°的角度倾斜的那些线光栅在水平和垂直方向上(由于它们的倾斜)产生差分频率。

    八个外圆以这样的方式布置,即它们可以用于16:9和4:3格式。较大的显示十字形分辨率楔形。圆形环也可用于检查几何形状,用于在垂直和水平方向上标记分辨率。分辨率显示为400,600,800,1200和1600cph。角落中的四个圆圈具有较长的分辨率楔形。他们以640 cph交叉,标记从400到1600 cph。

    测试卡的中心,灰度和白色区域中的条形元素被布置成长度为1(=图像高度的一半),2,4,8,16,32和64cph。从左到右的垂直灰度有五个额外的短棒,100到900和200到1800 cph。
