ITE 11阶灰度卡(Gamma = 0.45)

时间:2016-12-12   热度:
  • 品牌:Sine Image
    型号:YE083
    尺寸:可定制
    材料:高清相纸/菲林
    比例:4:3
    类型:反射式/透射式可选
  • ITE 11阶灰度卡简介

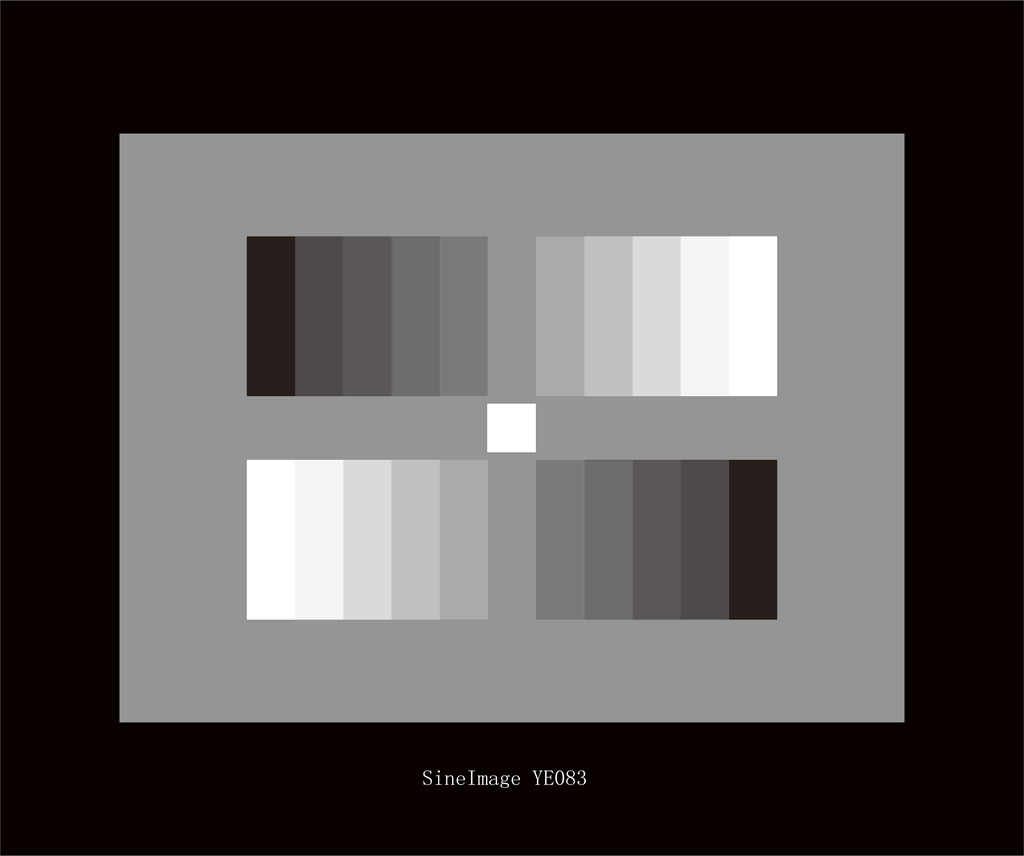

    ITE 11阶灰度卡YE083用于电子摄像机的色调再现性评估,两个11度灰阶条按相反的方向排列在灰色背景(D=0.62)中,灰阶条以对数(伽马=0.45)标刻度。一个最佳的伽马校正的摄像机的输出信号产生两个相反的11度线性步进信号。灰阶的对比范围是40:1。

    ITE 11阶灰度卡参数表


    Step
    灰阶等级
    Density
    密度
    Transmission in %
    透射率
    1 0.12 76
    2 0.20 63
    3 0.29 51
    4 0.39 41
    5 0.50 32
    6 0.62 24
    7 0.76 17
    8 0.92 12
    9 1.13 7
    10 1.38 4
    11 1.72 2

    两个灰阶条中间的白色区域的密度为D=0.12(透射率=76%)。
