很多医疗影像应用用来捕捉极为细小的物体图片，这也意味着测试图卡尺寸必须很小。根据YY/T 1587-2018标准、YY/T 1603-2018标准、YY/T 0068.1-2008标准的规定制定以下内窥镜影像测试解决方案。

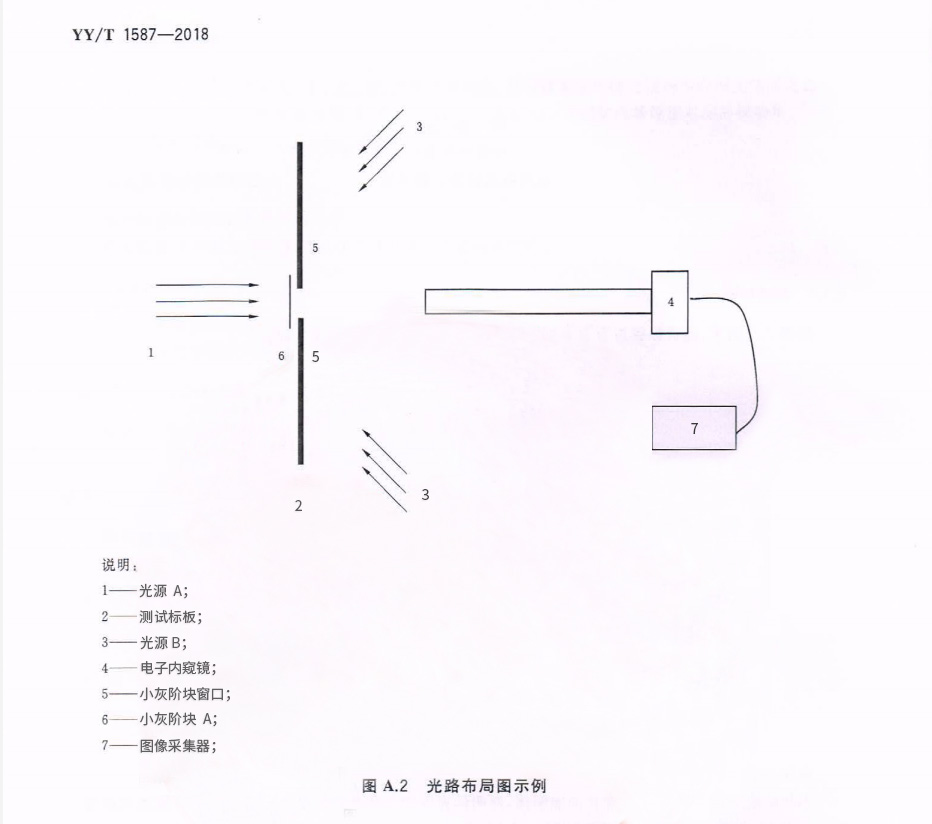

内窥镜影像测试光源
| 方案 | 序号 | 设备 | 图片 | 说明 | 备注 |

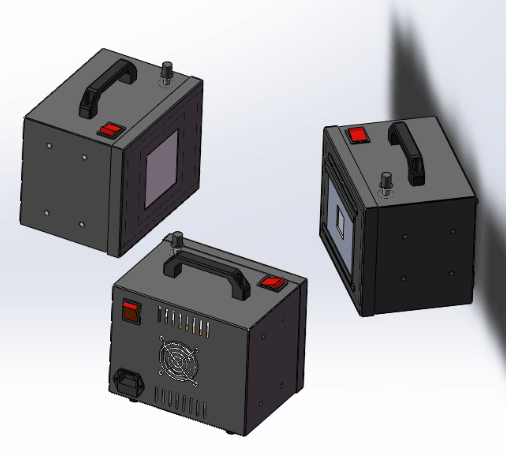

| 方案一 | 1 | 透射灯箱 |  | 0-11000Lux可调，均匀性大于95%，色温选择，根据内窥镜的色温 | 标准里面的光源A |
| 2 | 反射灯箱 |  | 小补光灯,照度可调，色温选择，根据内窥镜的色温 | 标准里面的光源B | |
| 方案二 | 1 | 正面灯箱 |  | 数量1，用内窥镜的发光源，客户提供 | 标准里面的光源A |

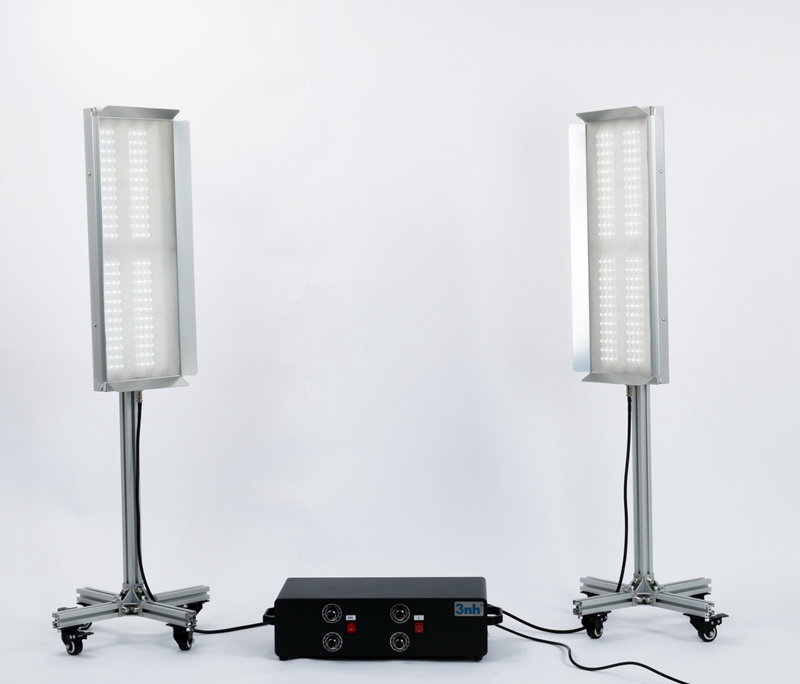

| 2 | 侧面灯箱 | 数量2，用内窥镜的发光源，客户提供 | 标准里面的光源B | ||
 实际情况是内窥镜使用的光源光谱与CIE差异较大，根据标准规定的测试条件建议选择第二方案。 | |||||
YY/T 1587-2018标准、YY/T 1603-2018标准 测试项目使用图卡
| 序号 | 测试卡 | 图片 | 说明 | 备注 |

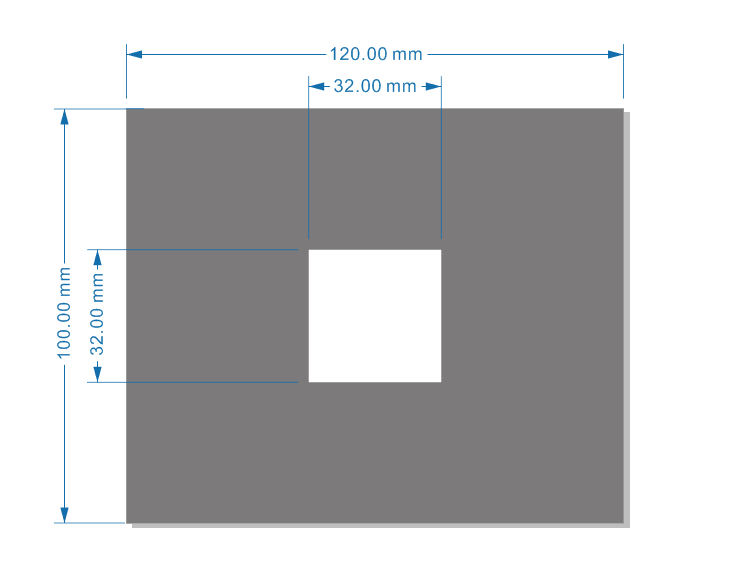

| 1 | 亮度响应特性测试标板 |  | 尺寸根据需求定制 | 反射卡 |

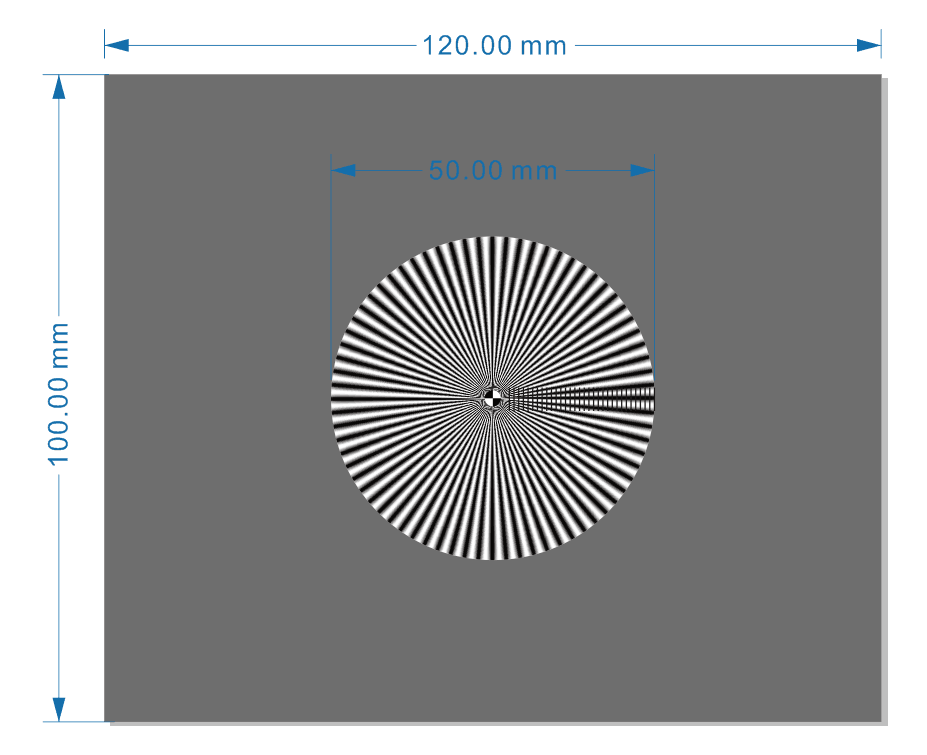

| 2 | 正弦波星形测试标板 |  | 有效图案尺寸根据拍摄距离的试场范围来制定 | 反射卡 |
YY/T 0068.1 测试项目使用图卡
| 序号 | 测试卡 | 图片 | 说明 | 备注 |

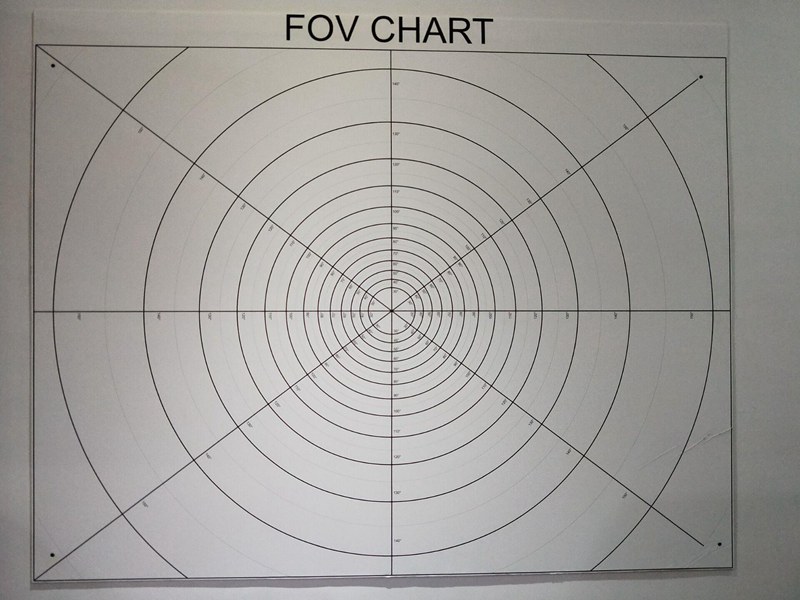

| 1 | 视场角靶标 |  | 视场角，可以根据客户测试距离订制尺寸40MM |
反射式 140*140MM |

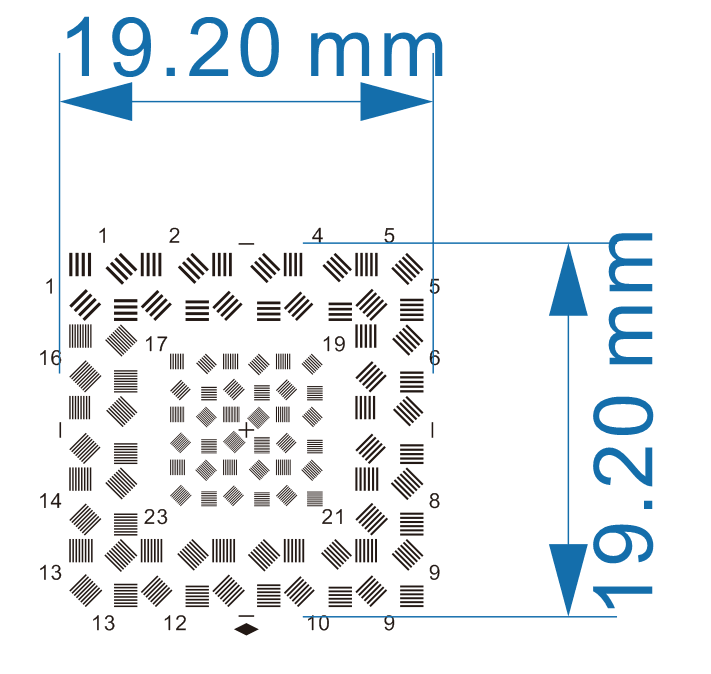

| 2 | 分辨率板 |   | JB/T9328-1999 A型图案 外框根据灯箱尺寸 | 反射 |

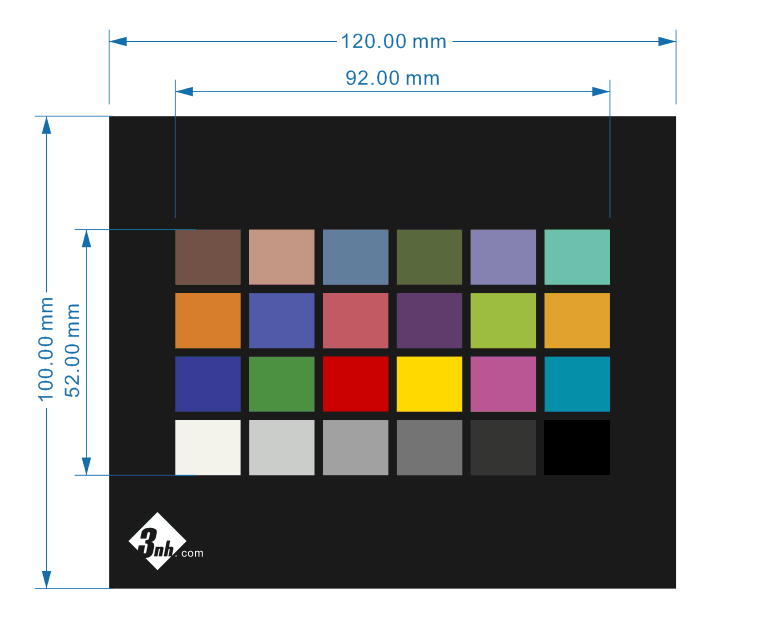

| 3 | 色彩还原卡 |  | 有效图案尺寸根据拍摄距离的试场范围来制定 | 反射 |

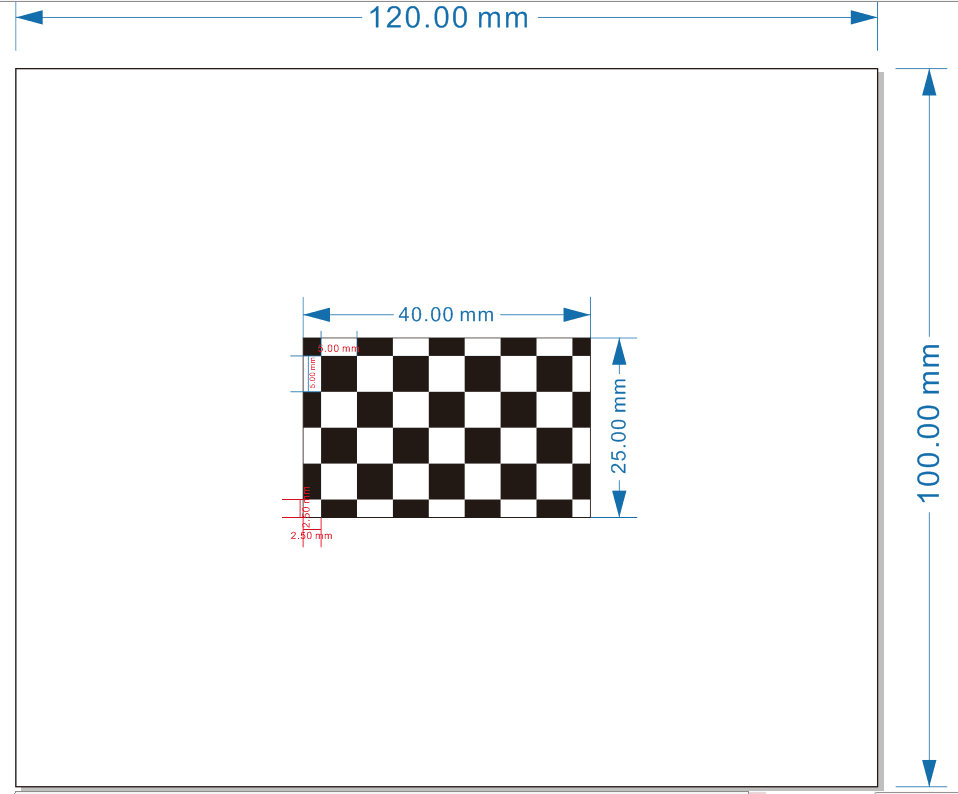

| 4 | 畸变卡 |  | 有效图案尺寸根据拍摄距离的试场范围来制定 | 反射 |
以上方案由工程师李斌提供，欢迎来电咨询探讨，电话：18926010906
