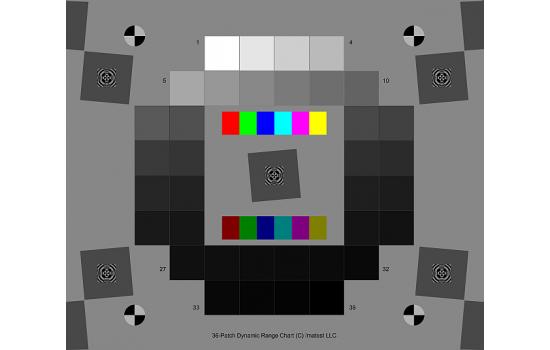

36阶宽动态范围测试卡

时间:2018-10-31   热度:
  • 品牌:Imatest/Sine Image
    规格:D280
    类型:透射式
  • 简介

    这款动态范围测试卡有36个低噪点色块,密度范围有50dB,100dB,120dB和150dB。这四个选项满足了低,高和超高动态范围系统的需求。这款测试卡比起标准的36阶动态范围测试卡有着更宽的动态范围。动态范围测试卡常用规格D280的有效区域是280*210mm,而介质的尺寸是360*280 mm 。我们也可以制作有效区域是197x235 mm (7.75x9.25 inches),介质尺寸是203x254 mm (8x10 inch)的测试卡。

    低动态范围(50dB)适用于具有小像素的低动态范围相机。该目标将是拍照手机和平板电脑的理想选择。

    高动态范围(100dB、120dB),适用于大多数高质量相机,数码单反相机,大型无反光镜相机以及任何不是特别“HDR”的高品质相机。

    超高动态范围(150dB)专为HDR摄像机而设计。

    优点

    这款测试卡只需要一张图片就可以测试宽动态范围相机的阶调响应,噪点和动态范围。36阶宽动态范围测试卡包含用于测试MTF的对比度为4:1的斜边。斜边的MTF50是大于16cycles/mm,比起喷墨的图卡要好上3倍。中间灰背景的密度和36阶动态范围测试卡的背景相似,使自动曝光的相机可以自动曝光。


    使用注意事项


    低动态适合选择DNP,HC5100,HC3100灯箱配套使用,高动态以上适合选择ITI灯箱(推荐配合T259000高照度/可调色温透射式灯箱 使用)。
    建议使用HDR图像目标具有高照度光源(接近10000lx)为了测试图像传感器在灵敏度范围提供足够的光。
    Imatest建议使用宽动态范围测试卡时配备照度接近10000lX的高照度光源市为了给镜头提供感光范围的光。
    测试卡适用于测试相机和镜头的动态范围。
    相机的动态范围被镜头上的闪光灯影响。
    传感器测试是基于未被处理的RAW图像。

    使用方法

    StepChart 模块中分析 36 阶动态范围测试卡

    1.测试卡的拍摄要求:拍摄需要在暗室中进行,不能有漏光或杂光进入。使用云台安装并调整拍摄设备,使测试卡与相机平行,尽量充满取景器。

    2.打开 Stepchart 模块,选择拍摄好的图像

    imatest软件模块Stepchart

    3.在选区窗口中正确四个定位标志的位置。如果由于图像畸变或拍摄偏斜的原因可以通过微调的方式准确定位,目的是使用每个灰阶的选择区都落在灰阶块的内部。

    选择测试图片


    4.在参数设置对话框中,红色区域处优先选择每一批(根据序列号)的实测密度数据。如果找不到实际的参考数据可以使用默认的参考数据。其它参数根据需求进行选择。以下是一个推荐的设置。

    参数设置

    5.在各分析结果弹出后,最后会弹出保存对话框。根据需求选择保存的分析结果图,数据格式。 以及保存路径,文件名称等等。

    参数设置及保存文件命名

    6.最常用的分析结果是下图:

    分析结果

    7.信噪比等于 1 时的动态范围常常被定义为此相机在当前拍摄条件下的动态范围。如果当相机的动态范围数据大于软件从图像中分析到的动态范围时,一般有以下几种情况:
    --曝光不正确,曝光过亮或曝光过暗。通常正常曝光是以测试卡中灰背景为参考的。这种情 况需要重新拍摄。

    --由于相机的动态范围大于测试卡的动态范围。这种情况的解决方法有 a. 更换更大动态范 围的测试卡。b. 分 3-?‐4 次加减档曝光,得到更宽曝光范围内的图像,Imatest 使用 Dynamic 模块分析多个  CSV      文件,以得到相机的动态范围。


    设置

    读取测试结果

    --由于降噪算法等原因,使拍摄图像中没有出现达到信噪比等于1的灰阶。这种情况的解决方法是 a.  更换更大动态范围的测试卡。b.  减档曝光并分析,直到出现信噪比为 1 的灰阶。 c. 如果采取 ISO15739--2013 标准分析动态范围。不需要出现信噪比为 1 的灰阶,只需要 通过分析相对密度为 2.0 反射灰阶处的信噪比来推演信噪比为 1 时的动态范围。Imatest 支持这种标准。可以在 MuiltiTest  模块中选择。
