灰阶测试卡TE223

时间:2016-09-29   热度:935
  • 品牌:ESSER爱莎/Sine Image
    型号:TE223
    尺寸:280 x 157.5mm
    比例:16:9
    类型:反射式/透射式可选
  • 两个13度灰阶条按相反的方向排列在灰色背景(D=0.75)中,灰阶条以对数分等级。
    灰阶密度:伽马=0.45,透射值(亮度):伽马=2.2,刚好是伽马=0.45的倒数值。一个最佳伽马校正的摄像机的输出信号产生两个相反的13度线性步进信号。

    灰阶的对比范围是200:1。

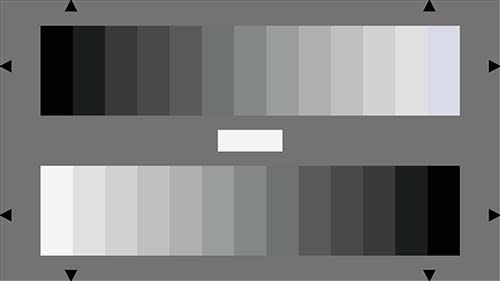

    灰阶测试卡TE223

    13度灰阶测试卡参数表


    Step
    灰阶等级
    Density
    密度
    Reflectancein%
    反射率
    1 0.05 89
    2 0.13 74
    3 0.21 62
    4 0.30 50
    5 0.40 40
    6 0.51 31
    7 0.63 23
    8 0.78 17
    9 0.95 11
    10 1.15 7
    11 1.41 4
    12 1.77 2
    13 2.35 0.5

    两个灰阶条之间的白色区域的密度为D=0.05(反射率=89%)。
