SFRplus测试卡反差4:1

时间:2017-03-15   热度:
  • 品牌:Imatest/Sine Image
    型号:SFRplus
    尺寸:大中小尺寸可选
    材料:高清相纸
    类型:反射式
  • SFR测试卡可用于全自动分析图像质量参数

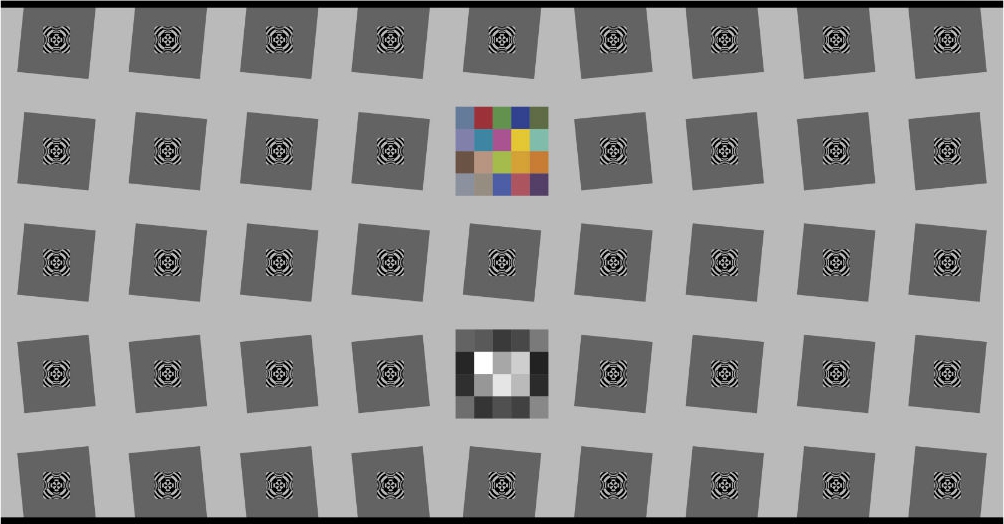

    SFRplus测试卡特点

    •    允分使用了图卡上的所有空间,信息量大。相比之下,ISO旧款的分辨率测试卡的真实使用率只有10%,即可有10%的内容可用于数据化的分析。

    •    避免了高反差图像导致的图像阶调溢出,使曝光宽容度更大,精度和重复性也更高。

    •    有助于分析信号处理的信息更多,例如锐化、降噪等。

    •    全自动图像识别与定位:无需手动选择分析区域,可全自动定位测试区域。

    •    支持多种尺寸和材料:从5X5cm到110X187cm,材料可以是无光、半光或背光材料,玻璃镀铬材料(用于小幅面高精度分析)。

    SFRplus测试卡可以与软件Imatest中的SFRplus模块配合使用,可以分析以下参数

    •    MTF清晰度/分辨率

    •   畸变和视场角

    •    噪点

    •    ISO敏感度

    •    色彩精度

    •  横向色差

    •    Gmma和色调响应。



    SFRplus 测试卡可选项目

    反差选择

    •    10:1 和 2:1 反差可用于分析非线性信号响应

    •    10:1 仅一种反差有助分析整个取景范围内的3D图表分析

    •    4:1 反差与2014版的 ISO-12233标准相符合

    介质类型 -半光泽 或 无光材料

    •    无光纸,好处是有助减少反光,反光比较均匀,相对于哑光相纸的测试图卡,镜面反射很少。无光纸的测试卡MTF极值相对于哑光相纸的极限值要小一些。

    •    哑光相纸,哑光相纸相对于无光纸的细节会更多一些,最大密度也更高。但由于其有较强的镜面反光,通常不适用于广角镜头的测试。

    长宽比例的选择

    •    5x9 个方块的测试图,比例适用于典型的3:2的单反相机和典型的16:9的HDTV格式的。

    •    5x7 个方块的测试图,比例适用于典型的卡片相机和手机,比例为4:3。

    喷墨打印测试卡的分辨率

    我们提供的所有喷墨打印的测试卡的分辨率通常接近MTF50值5 cycles/mm,因此当选择测试图卡的尺寸时,需要基于此而考虑。使用太小尺寸的测试卡去测试一个高分辨率的相机是不合适的,会降低成像系统的分辨率到测试卡的极限分辨率。因此需要考虑测试卡的尺寸要满足最小的聚焦距离,分辨率要大于传感器的分辨率。

    可选尺寸和有效分析区域

    对于1200万像素以内的摄像头,可以使用中等尺寸的测试卡。大尺寸的测试卡可以测试1200万像素至2400万像素的摄像头,2400万像素以上的摄像头需要超大尺寸的测试卡。

    SFRplus 测试卡尺寸


      Square Dimensions
    5x9 5x7
    X-Small(超小) 8.5" x 15" 8.5 x 10"
    Small(小) 14" x 24" 14" x 20"
    Medium(中) 24" x 40" 24" x 34"
    Large(大) 44" x 60" 44" x 60"
    X-Large(超大) 44" x 74" 44" x 64"

    SFRplus 测试卡有效拍摄区域

    图卡的有效拍摄区域包括上下黑边以外的部分空白区域,因为要让SFRplus测试模块自动分析和定位测试区域,需要包括一部分空白。

      Square Dimensions
    5x9 5x7
    X-Small(超小) 7.85" x 15" 6.75" x 10"
    Small(小) 12.5" x 24" 13.5" x 20"
    Medium(中) 22" x 39.22" 22" x 33"
    Large(大) 33" x 59" 40" x 59"
    X-Large(超大) 42" x 72" 42" x 59"

    色块元素

    色块元素包括20个 色块,可以用于分析色彩的还原,但需要选择其测量数据做为参考数据。

    预畸变选择

    带有预畸变的测试图卡可以用于分析广角和鱼眼镜头,并且可以调整不同的畸变水平。

    Level Matrix (5x7) Matrix (5x9)
    No distortion(无畸变) [0 0] [0 0]
    Distort(小畸变) [0.833 1.123] [0.833 1.375]
    Distort+(大畸变) [1.167 1.577] [1.167 1.982]
    Ultradistort(超大畸变) [1.333  2.313] [1.333 2.958]

    我们不建议使用带光泽的介质来测试广角镜头或预畸变测试卡,因为容易产生反光。
