ISO12233标版简介

来源:赛麦吉   时间:2016-09-12   热度:

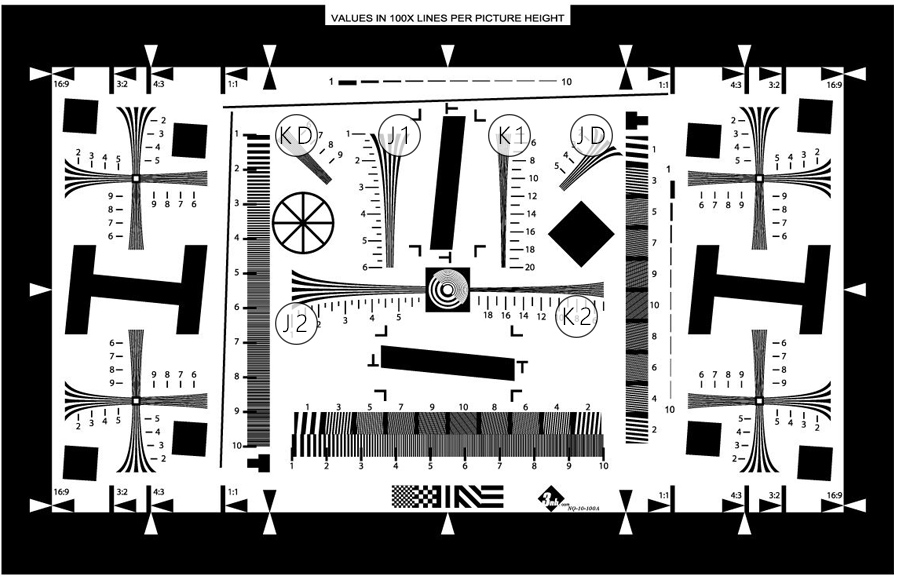

ISO12233测试标板图样

ISO12233测试标版图样

ISO12233测试标板的类型、尺寸、单位

类型:

反射式:由前面照明的反射式测试标板

透射式:可由后面照明的透射标板

尺寸:

标板影像宽高比可选择16:9、3:2、4:3和1:1,在测试摄像头模组的分辨率时,一般都选取4:3区域。

单位:

用像高每线宽来表示,标记为LW/PH。

ISO12233标板测试单元及各单元的测试内容

测试单元:

主要使用其中的水平方向的J1、K1;垂直方向的J2、K2;倾斜45 度方向的JD、KD 样式,另外还有四角的十字区域。

各测试单元的测试内容:

J1、K1:用于测量中心的水平可视分辨率,拥有100~2000LW/PH的测试范围;

J2、K2:用于测量中心的垂直可视分辨率,拥有100~2000LW/PH的测试范围;

JD、KD:用于测量斜45度的可视分辨率,拥有100~1000LW/PH的测试范围;

四角十字型测试单元:用于测量四角的水平和垂直可视分辨率,拥有100~1000LW/PH的测试范围。
