ISO12233测试卡怎么用

来源:赛麦吉   时间:2016-09-22   热度:

ISO12233测试卡怎么用?很多新手可能会碰到这个问题,在拍摄完ISO12233测试卡之后我们需要通过目视或者软件来评估判断分辨率的数值并做相应的记录,下面我们通过实例讲解一下iso12233测试卡怎么用。

目视读数

利用打印设备打印图象,或者用图象显示设备直接显示图象。

为了尽量缩小评估的离散性,以如下两点作为评估基准:

1、将视觉分辨率评估图案的楔形线数发生变化(由5 条变为→4 条,或由9 条变为→8 条)的空间频率作为分辨率。读数单位为100LW/PH 。

2、观察时,务必从低频侧开始跟踪。

利用软件读数

依据CIPA标准,可使用软件HYRes判定极限分辨率。

使用HYRes进行分辨率测试读数的方法

1、用HYRes软件打开图片,裁减出读数区域。选定后,点击Trim Execute。 注意,裁减前需要选择正确的线形(Wedge Type)和方向(Direction)。

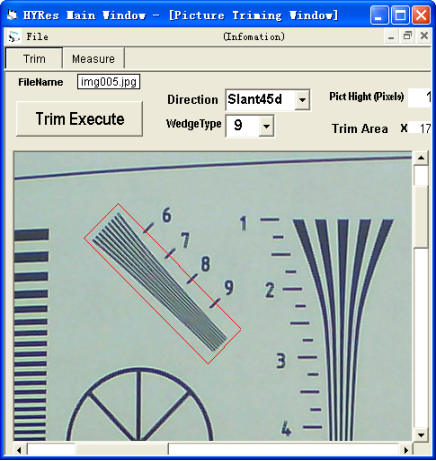

用HYRes软件打开图片裁减出读数区域

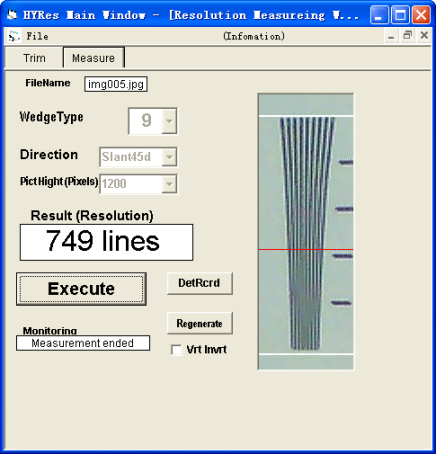

2、进入读数界面,点击Execute,自动读出线数。

注意,如果拍摄的图片拍摄质量不好或者图片中线条受到信号干扰较严重时,可能无法读出数值。此时,仍然需要通过目测来读数。

读数界面点击Execute自动读出线数

读数的换算

1、如果图片中ISO12233测试卡的4:3区域正好充满,则读数即为这是的分辨率数值。

2、如果图片中ISO12233测试卡的4:3区域没有充满,需要通过如下关系换算成正好充满时的数值:

ISO12233测试卡的4:3区域没有充满的换算公式

3、如果图片中ISO12233测试卡的4:3区域过满,需要通过如下关系换算成正好充满时的数值:

ISO12233测试卡的4:3区域过满时换算公式

注意:测试四角分辨率时,读数和换算也参照上述关系。

测试结果记录

分辨率测量结果标记例子如下:

1、仅记录最低数值,分辨率:>700LW/PH;

2、记录中心、四角的最低数值,分辨率:中心850LW/PH、四角700LW/PH;

3、记录中心、四角的最低数值,以及斜45度数值,分辨率:中心850LW/PH、四角700LW/PH、斜45度800LW/PH;

4、记录所有数值,分辨率:中心水平900LW/PH、中心垂直850LW/PH、斜45度800LW/PH、四角水平750LW/PH、垂直700LW/PH(四角只记录最低的水平、垂直分辨率数值);

5、测试时Camera启用了某些特殊的拍摄功能,或未启用却有必要标明时,需在测试数值后标明这些备注,分辨率:>700LW/PH(备注:RAWData输出,曝光补偿功能关闭)。

ISO12233测试卡测试实例

1、用均匀光源照射透射式ISO12233测试卡标准板,模组固定在离标板85cm处(因为模组对焦距离为85cm),选用最接近正好充满画面的测试卡,拍摄图片。

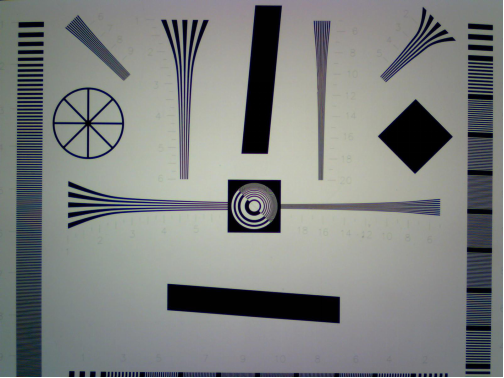

 透射式ISO12233测试卡拍摄图

2、考量中心水平区域,目测或者利用HYRes软件读数为1300LW/PH。

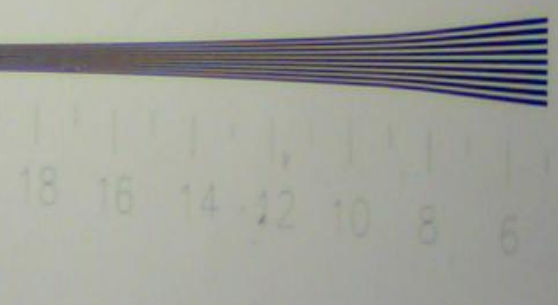

 iso12233测试卡中心水平区域

3、ISO12233测试卡在画面中过满,画面中拍摄到的这部分测试卡实际高度是168mm,而这张测试卡的实际高度是250mm,因此根据:

ISO12233测试卡的4:3区域过满时换算公式

所以最终结果应该就是:

ISO12233测试卡的4:3区域过满时换算结果

再用相同方法测试出中心垂直方向、斜45度的分辨率数值,分别为840LW/PH、780LW/PH。

4、相同方法测出四角的分辨率数值:800LW/PH(四角中的最低数值)。

5、 最终记录下测试结果:

中心:840LW/PH

四角:800LW/PH

斜45度:780LW/PH

通过上面的实例相信已经解决了ISO12233测试卡怎么用的问题,如果您还有什么疑问,或者想更详细的了解iso12233测试卡的信息,请联系我们的技术人员咨询。
