分辨率测试卡测试MTF

来源:赛麦吉   时间:2017-04-26   热度:

了解镜头检测的人都知道在分辨率检测中有一项测试数据对于镜头商来说是非常重要,其结果直接决定镜头的优劣,这个值就是MTF。使用分辨率测试卡和SFR测试卡都可以实现这个数值的测量,但是在方法和计算上有一定的差异。另外想要获得这个值单凭测试卡是无法实现的,还要配合测试软件和设备。下面就和小编一起了解一下分辨率测试卡和SFR测试卡如何实现MTF的检测。

首先我们要了解什么是MTF,MTF为光学调制传递函数测试,即Contrast Transfer Function,也就是:对比度转换函数。它的计算方法是:Modulation是I的maximum减去I的minimum除以I的maxmun加上I的minmum;也就是(光学最亮度减去光的最暗度)与(光的最光亮加上光的最暗度)的比值,所得出来的结果M,就是光的对比度。其中物的Modulation为Mo,像的Modulation为Mi,MTF=Mi/Mo。它的实现是利用一光强分布在空间上成正弦变化的物体经由待测系统收集并分析成像面上的光强度分布(PSP),最后经由傅里叶换算所得出的结果。它是手机模组镜头最精准的像质评测方式。这是理论模拟的MTF曲线图:

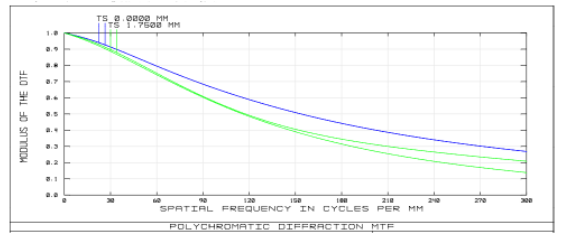

理论模拟的MTF曲线图

MTF检测方式:

使用分辨率测试卡与SFR测试卡配合测试卡分析软件以及测试设备一同实现MTF测试。在这检测过程中会形成一个MTF曲线,是绝对测试,能够很好的评价镜头设计加工的优劣,对验证和改善镜头品质方面有较好的参考价值。

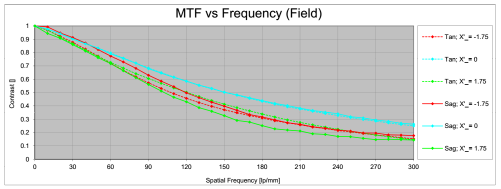

测试的MTF曲线:

mtf曲线图

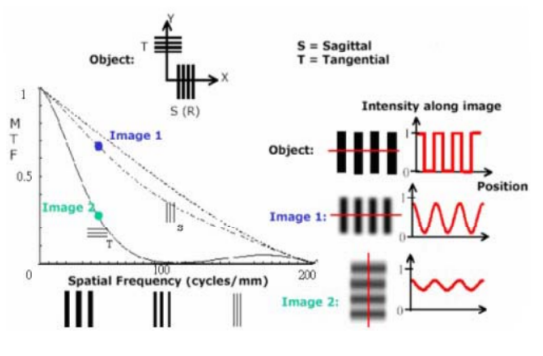

光学模拟与镜头所常用的MTF调制转换函数的图例

上图是光学模拟与镜头所常用的MTF调制转换函数的图例,横坐标代表每毫米解析若干黑白线对的空间频率,纵坐标为像面上黑白线对(对比度)为0~1的MTF值,其MTF值与方向有关,图中T代表Y轴方向,S代表X轴方向。

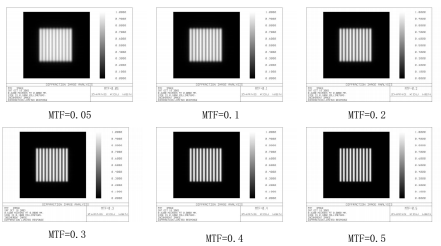

分辨率测试卡或SFR测试卡鉴别MTF标板图片

鉴别MTF标板图片

可能实现MTF值测试还有很多其他方式,上述介绍的这种方式是目前镜头商业上使用最好也是最为合理简单的方式。
