使用分辨率测试卡和棋盘测试卡测试微距镜头

来源:赛麦吉   时间:2017-04-26   热度:

使用分辨率测试卡和棋盘测试卡一起测试1-5倍宏佳能MP-E 65mm镜头。赛麦吉的专业测试卡分析软件,用于自动分析棋盘测试卡(AKA棋盘)图案的锐度,失真和色差。使用棋盘测试卡的最大好处是与其他类型的测试目标相比,有更宽松的框架要求 虽然棋盘缺乏分辨率测试卡SFRplus和eSFR ISO提供的颜色和色调分析,但是这些功能在玻璃基板上的高精度镀铬中不可用,因此棋盘测试卡是该测试的最佳图案。

赛麦吉棋盘测试卡包含高精度棋盘格,具有许多不同的频率。这使得能够有效测试各种放大倍数的单个目标。通过将从图像获得的LW/PH除以2×图像高度(mm),我们获得了每个物体以下周期(单位mm)。

放大 图像高度 中心MTF50 最佳光圈
1x 23.71毫米 29.61个周期/对象mm f / 5.6
2x 11.86毫米 57.04个周期/对象mm f / 5.6
3x 7.90毫米 74.55个周期/物体mm f / 5.6
4x 6.07毫米 81.52个周期/对象mm f / 4
5x 4.74毫米 87.61个周期/对象mm f / 4

拍摄过程由于这项研究,通过分辨率测试卡检测我们现在知道在5倍放大倍率下选择f / 4孔径,以最大化该镜头的分辨率。 我们使用这台相机设置来拍摄透射灯箱上的测试目标(棋盘测试卡和分辨率测试卡)的高精度照片:

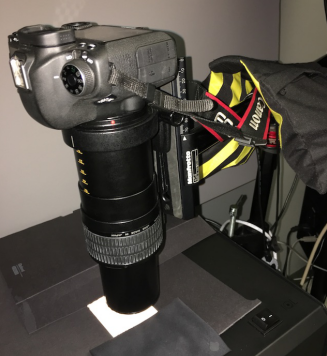

相机拍摄

我们将摄像机安装在可调臂上,并使用Manfrotto 454微型定位板来调整距离和对焦。使用不透明材料掩盖了灯箱的其他部分,以防止其他的杂散光增加闪光。

使用以下框架为各种放大倍数:

拍摄区域

为了获得良好的锐度测量,选择了图像中10个垂直正方形的幻灯片区域。这产生了一个相当大的SFR区域,用于最可靠的计算,并防止存在过多的区域的干扰。将图表集中在频域中心的划分在3点刻度上。为了最佳的倾斜分析,我们按照分辨率测试卡ISO12233标准将图表旋转了约5°。目前的棋盘测试卡程序可以自动检测棋盘,在包含一组区域之前,它们会查找完整的行和列。这就意味着旋转的框架是测量变得更复杂,如果一个完整的行/列方块的角落被裁剪掉,那么自动区域检测将跳过您可能想要测试的一些区域,产生的最优区域周围的图像可用性。如果我们想要更多关于横向色差和失真的细节(这个镜头非常低),我们将分析图表的点图案区域。

我们使用相机中的500万像素的下采样JPG执行此分析,以下为图像的大小:


1x 23.71mm 13μm
2x 11.86mm 6.5μm
3x 7.90mm 4.33μm
3.9x 6.07mm 3.33μm
5x 4.74mm 2.6μm

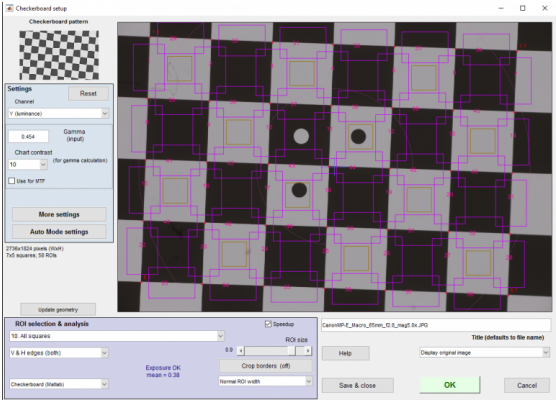

我们执行了软件设置并选择了所有地区:分析程序

软件分析图

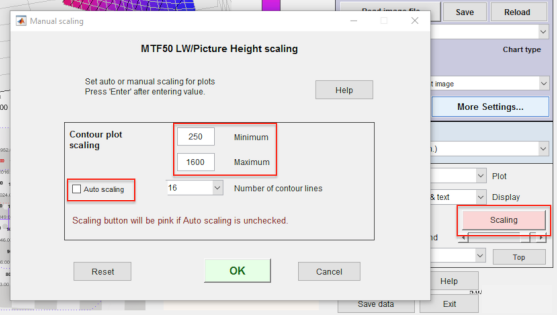

在初步确定我们的预期MTF值的范围后,我们在3D图上禁用了自动缩放,并将范围设置为总数:

分析范围设定

我们使用专业分析软件来合并大量测试,以便产生上述条形图。 我们还使用图片从三维图集收集漂亮的动画GIF。
