分辨率测试卡应用及手机模组常见测试项目

来源:未知   时间:2017-05-16   热度:556

使用分辨率测试卡可以检测镜头的清晰度和解析度,但是具体分辨率测试卡为什么被使用,都可以检测哪些参数值?还有镜头成像的很多基础概念定义是什么,小编现在就以手机相机模组为例系统的讲解一下。

手机模组是随着人们对手机相机要求提高而发展起来的新兴科技产品,它包括光学设计、薄膜技术、微机构、模具、组装校验、电路监控、取像电路IC、影像感应器、储存记忆器等多方面的结合体。当然还包括更为重要的测试步骤,分辨率测试卡就是在这一步使用的,光学设计(光学元件镜头)是相机模组系统的先行者,检测其各种参数是每个模组生产商必须执行的操作,主要从镜头品质方面考虑来评测手机相机模组的品质。

根据影像检测常规的检测项目,主要从分辨率、相对亮度、色彩还原、畸变、杂光、鬼影等最影响模组品质方面作一些介绍。当然,模组高度等尺寸,模组镜头的一些参数,焦距、后焦、FNO数、镜头的光谱透过率(有时包括滤色片)是否与设计符合,也是评测的项目。

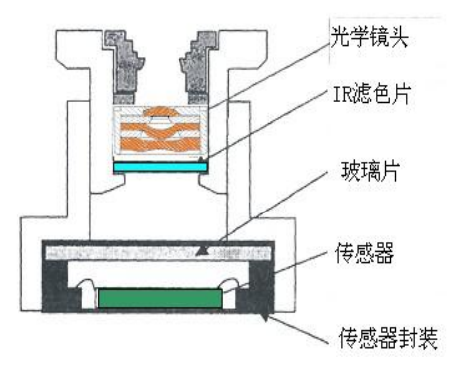

手机相机模组组成

要想了解分辨率测试卡为什么被使用,就必须先了解手机相机模组,手机相机模组由镜头、传感器、后端图像处理器、软板四个主要组成部分。因此,手机相机模组的品质评价也相应与这四个部分有关。

了解手机相机模组的组成部分之后,我们就要了解检测相机模组都要检测哪些参数,这些参数都是如何定义的。了解这些我们就可以知道分辨率测试卡到底可以检测哪些参数。

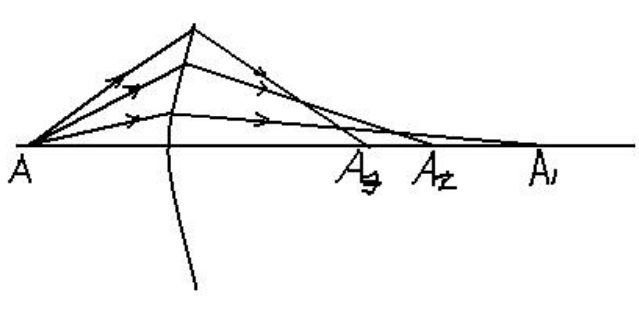

球差

轴上物点以宽光束成像时,在像方不能得到一个唯一的像点——球差

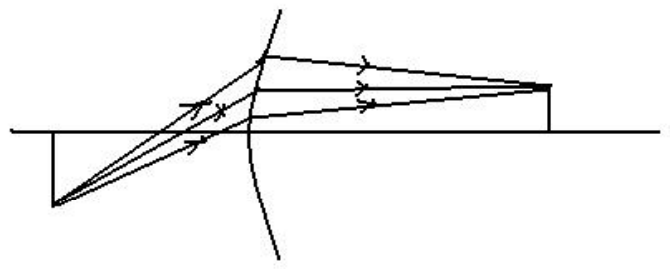

慧差

慧差是由于通过透镜的轴外光线相对主光线的轴向放大倍率不同而产生的。

对于主光线对称的光线,经系统成像后失去对称性——慧差。

像散与像面弯曲

当YZ面与XZ面上的焦点位置不同时,发生像散

像散为零时的像面弯曲称作“匹兹凡”面弯曲

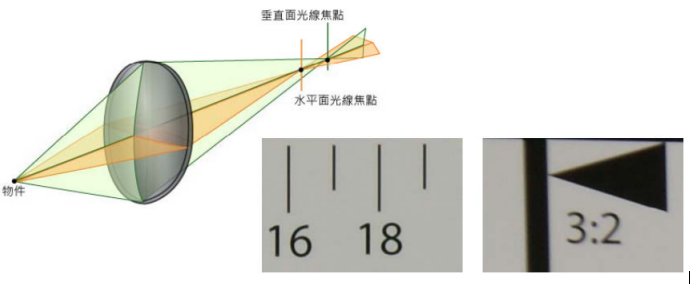

像散

在测试镜头时常会看中间及边缘的成像质量,几乎可以肯定,越接近边缘的影响质量都会下降,这是由于水平面光线(橙色)和垂直面光线(绿色)聚焦在不同焦点上所引起。

上图是测试卡中100%局部裁切,左为图片Center,成像清晰;而右为图片Corner,出现明显像散

像散原因:如曲面不均匀,有如人眼的散光问题,或镜片组没有对准中轴。

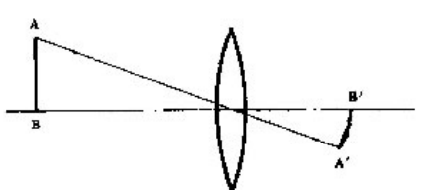

场曲

场曲——像面弯曲

但存在场曲时,不可能得到一个整个像面都清晰的平面像;

当调焦至画面中央处的影像清晰时,画面四周的影像模糊;而当调焦至画面四周处的影像清晰时,画面中央处的影像又开始模糊。

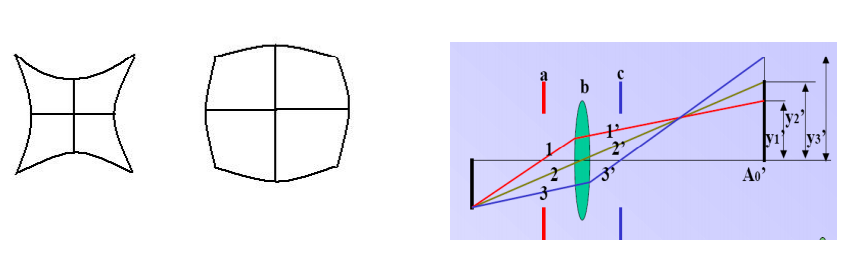

畸变

畸变是垂轴放大率不为常数时产生的成像缺陷;

畸变分为:枕形和桶形两种

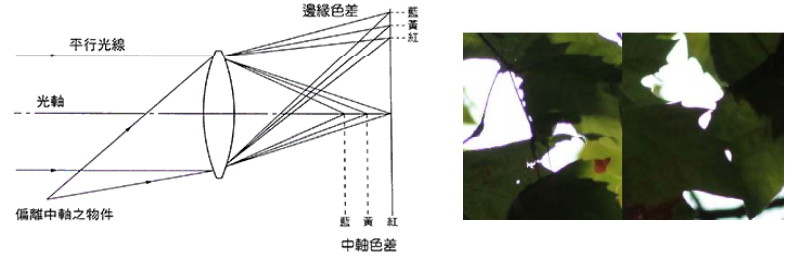

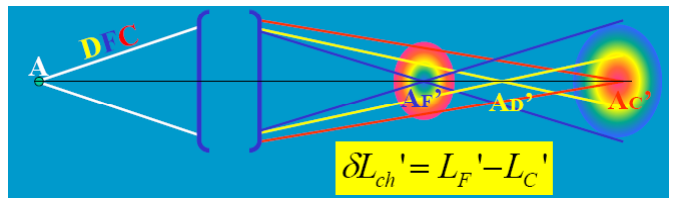

位置色差

主要是同种材料对不同波长的折射率不同引起的

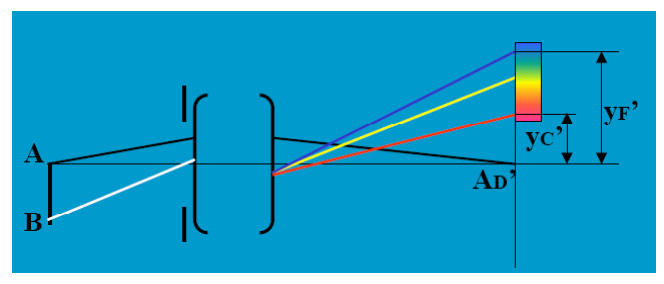

倍率色差

不同波长的主光线对参考波长的主光线的放大倍率不同

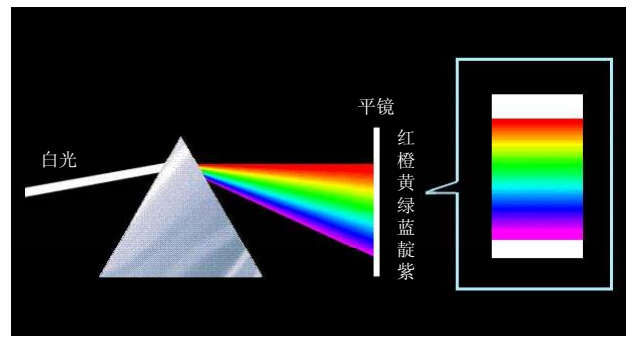

色散

利用棱镜便可将白光分散成不同颜色(波长)的光线



色散光线穿过镜头后,有机会出现类似棱镜的效果,不同波长的光线不能再同一焦点上聚焦,在影像上形成色散,即是所谓的紫边现象。

由于短波长的折射率较高,因此紫色对色差也特别敏感。由色差而形成的紫边,通常可以在画面边缘看到,而由于紫色折射的较多,所以紫边一般都是由内向外扩散。

跟着小编一起学习这些相关知识有没有对分辨率测试卡和手机相机模组由进一步的了解了呢,这些知识都比较浅显易懂的。仅供想简单了解测试卡和相机模组的人使用,如果想要深入了解还得学习更多知识,小编也是学习的路上,共同学习努力吧!
