分辨率测试卡的使用和判读

来源:赛麦吉   时间:2017-05-10   热度:



反射式:由前面照明的反射的分辨率测试卡

透射式:可由后面照明的透射分辨率测试卡

尺寸:

测试卡影像宽高比可选择16:9、3:2、4:3和1:1,在测试Cellphone Camera Module的分辨率时,一般都选取4:3区域。

单位:

用相高每的线宽来表示,标记为LW/PH

测试单元

主要使用其中的水平方向的J1、K1:垂直方向的J2、K2:倾斜45度方向的JD、KD样式,另外还有四角的十字区域。

各测试单元的测试内容:

J1、K1:用于测量中心的水平可视分辨率,拥有100~2000LW/PH的测试范围;

J2、K2:用于测量中心的垂直可视分辨率,拥有100~2000LW/PH的测试范围;

JD、KD:用于测量斜45度的可视分辨率,拥有100~1000LW/PH的测试范围;

四角十字型测试单元:用于测量四角的水平和垂直可视分辨率,拥有100~1000LW/PH的测试范围。

透射式分辨率测试卡测试条件

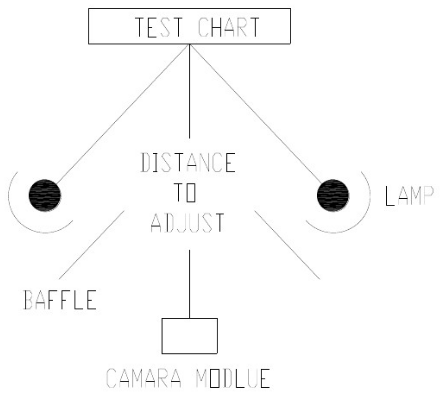

分辨率测试卡反射式的照明方式如下图所示,测试卡任一白色区的亮度应在测试卡中心区平均亮度的±10%的范围内。并应避免镜头被光源直接照射。测试卡周围区域应具有低反射系数。分辨率测试卡应屏蔽任何反射光,并应具有有效光谱中性。应使用日光或ISO7589给定的白炽灯光。



分辨率测试卡



透射式分辨率测试卡需要在均匀光源背景下进行测试。

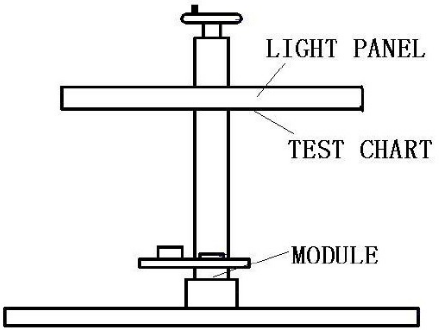

右图为已经安装好了正在上使用的透射式分辨率测试卡示意图。



分辨率测试卡安装示意图



首先,一般来讲对于某一手机相机模组而言。测试分辨率时的拍摄距离取决于该模组的对焦距离。即将模组放在对焦距离的位置拍摄ISO12233分辨率测试卡。

确定好拍摄距离后,原则上应当选择正好能让有效高度正好充满画面的分辨率测试卡。实际上完全按照该要求拍摄有一定难度,因此也可拍摄得稍小或稍大,但后续需要将此时的读数换算成正确的分辨率值。

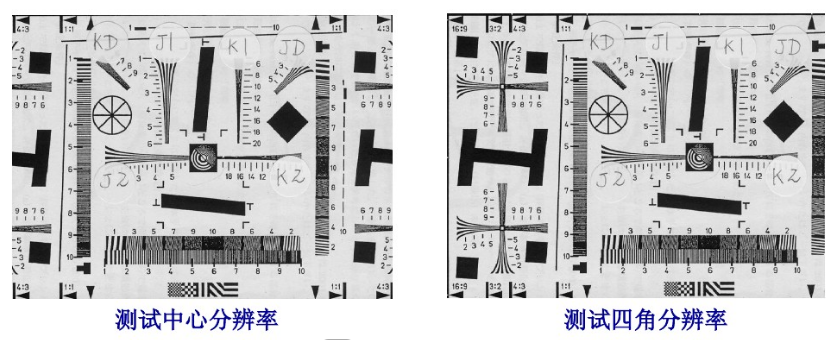

在正好让测试卡有效高度充满画面时,测试卡得4:3区域也应该正好充满画面。在取景偏大或偏小的情况下,应尽量使4:3区域中的J1、K1、J2、K2、JD、KD处于画面中心。

测试四角分辨率时,要分别将四角上的十字型测试单元置于画面角落。实际操作可以将分辨率测试卡16:9端线贴在画面外框,测量这一端上下两个角的分辨率,在测另一侧两个角的分辨率。



camera拍摄示意图



Camera的拍摄设置包括:曝光时间、白平衡、亮度、色彩、Gamma校正、拍摄模式等

相机模组在Demo board上进行测试时,通常采用默认的设置拍摄既可。

相机模组在手机上进行测试时,需要选择预设定的设置,即不加强任何效果下进行拍摄,并且一下压缩的分辨率模式下拍摄或保存。若特殊效果下拍摄测试,需要给出说明。

依剧CIPA标准,可使用软件HYRes判定极限分辨率。

使用HYRes读数的方法;

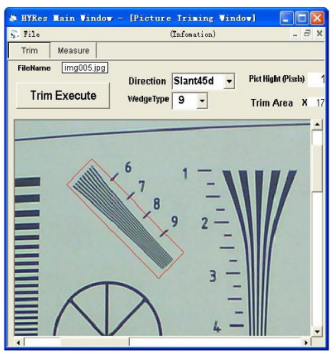

A.用HYRes软件打开图片,裁剪出读数区域。选定后,点击Trim Execute。

注意,裁剪需要选择正确的线形(Wedge Type)和方向(Direction)。



HYRes软件打开图片

B.进入读数界面,点击Execute,自动读出线数。

注意,如果拍摄的图片拍摄质量不好或者图片拍摄质量不好或者不图片线条收到信号干扰严重时,可能无法读出数值。此时,仍然需要通过目测来读数。

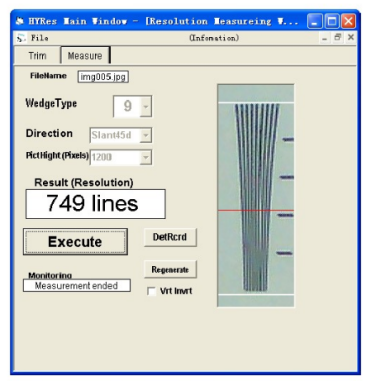

HYRes软件读数界面



如果图片中ISO12233分辨率测试卡的4:3区域正好充满,则读数即为这时的分辨率测试数值。

如果图片中ISO12233分辨率测试卡的4:3区域正好充满,需要通过如下关系转换算成正好充满时的数值:

结果=画面高度/ISO12233测试卡在画面中的高度X读数

如果图片中ISO12233分辨率测试卡的4:3区域过满,需要通过如下关系换算成正好充满时的数值:

结果=ISO12233测试卡实际高度/画面中拍摄到的测试卡的实际高度X读数

注意:测试四角分辨率时,读数和换算也参照上述关系。



分辨率读数
