ISO12233-2014测试卡测试条件

来源:赛麦吉   时间:2017-07-28   热度:

测试卡的照明

测试卡的亮度应足以提供一个可接受的相机输出信号电平。光线应均匀地照射在测试卡表面,在图表的任何位置的照度应控制在图表的中心照度±10%。照明直射光源应被阻止,以防止由照明光源直接照射相机镜头。测试卡的周围区域应低反射率,减少光线的光。测试卡应该不受任何其它反射光的干扰。

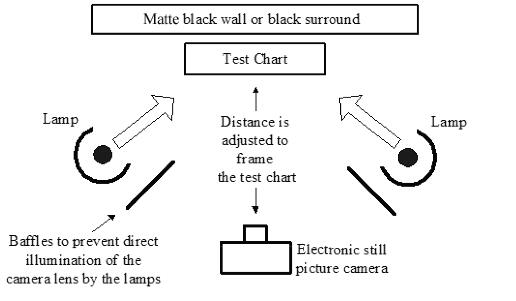

测试卡布置图



相机画幅和镜头焦距设置

相机应定位为正确的画幅。垂直的框架箭头是用来调整放大率和水平箭头是用来中心的目标水平。中心的垂直黑框箭头的提示应该是完全可见的,中心的白色帧箭头的提示不应该是可见的。目标应为导向,以使图的水平方向与水平摄像机线框线大致平行。相机和测试卡之间的近似距离应与测量结果一起报告

相机对焦

相机的对焦设置将通过相机自身的对焦系统或通过在不同焦点的设置进行了一系列的图像捕捉,并选择焦点设置在空间频率约1 / 4的相机Nyquist频率提供了最高的平均调制电平. (在一个彩色摄像机,这样奈奎斯特频率的单色图像传感器的概念没有彩色滤光阵列). 自动对焦精度往往是有限的,这种限制可能会对结果产生影响。

相机的其它设定

该相机的镜头光圈(如可调)和曝光时间应调整,以提供接近最大信号电平从白色测试目标区域。该设置不应该导致信号的中断,在测试图的白色或黑色区域中的信号或区域的边缘转换时。电子静止图像相机可能包括图像压缩,以减少图像文件的大小,并允许更多的图像被存储。使用图像压缩可以显着影响分辨率测量。有些相机有开关,让相机在各种压缩或分辨率模式操作。可能影响测量结果的所有摄像机设置的值,包括镜头焦距、光圈和图像质量(即记录像素数或压缩)模式(如可调)应与测量结果一起报告。

多个SFR的测量可以报不同的相机设置,包括设置,使用最大光圈大小(最小f值)和最大相机增益。

白平衡

彩色摄像机需要对摄像机的白平衡进行调整。规定适当的白平衡[相等的红、绿和蓝(RGB)提供的照明光源信号水平],请参考 ISO 14524

亮度和颜色测量

分辨率的测量通常是在摄像机的亮度信号上进行的。对于不提供亮度输出信号的彩色摄像机,应将亮度信号从颜色记录的适当组合中形成,而不是从一个单一通道如绿色。读者可以参考ISO 12232的亮度信号计算。彩色过滤分辨率测量可以进行如描述的信息附录G。

伽玛校正

从一个电子静止图像相机的图像的信号可能会是一个非线性函数的场景亮度值。自从SFR测量被定义为一种线性输出信号, 对于那些将影响SFR值的非线性响应信号, 在专业分析前,这个非线性型号将被线性化. 线性化是通过运用相机OECF逆输出信号到一个查找表或相应的方程。这种OECF的测量在ISO 14524被规定,使用标准的OECF测试图或使用集成OECF测试功能的分辨率卡。
