分辨率测试卡配合imatest软件测试镜头锐度

来源:赛麦吉   时间:2017-08-19   热度:

锐度是评价图像平面清晰度和图像边缘锐利程度的一个指标。虽然锐利后,同样会让图像显得更清晰,但强调其锐利度,才能跟图像由于像素紧密、细节丰富而获得的图像更清晰这个层面区别开来。在高锐度的情况下,不但画面上人脸的皱纹、斑点更清楚,而且脸部肌肉的鼓起或凹下也可表现得栩栩如生。在另一种情况下,即垂直方向的深色或黑色线条,或黑白图像突变的地方,在较高锐度的情况下,线条或黑白图像突变的交接处,其边缘更加锐利,整体画面显得更加清楚。因此,提高锐度,实际上也就是提高了清晰度,这是人们需要的、好的一面。但是,并不是将锐度调得越高越好。如果将锐度调得过高,则会在黑线两边出现白色线条的镶边,图像看起来失真而且刺眼。这种情况如果出现在块面图像上,图像就会显得严重失真,不堪入目。

下面赛麦吉小编给大家讲解一下如何利用分辨率测试卡配合imatest软件测试镜头锐度。

测试工具

Imatest软件、D65光源、ISO12233分辨率测试卡


分辨率测试卡配合imatest软件测试镜头锐度

测试步骤


1、在标准白光环境下拍摄一张解析度样张。

2、打开Imatest 工具,点击“SFR:New file”按钮选择样张。

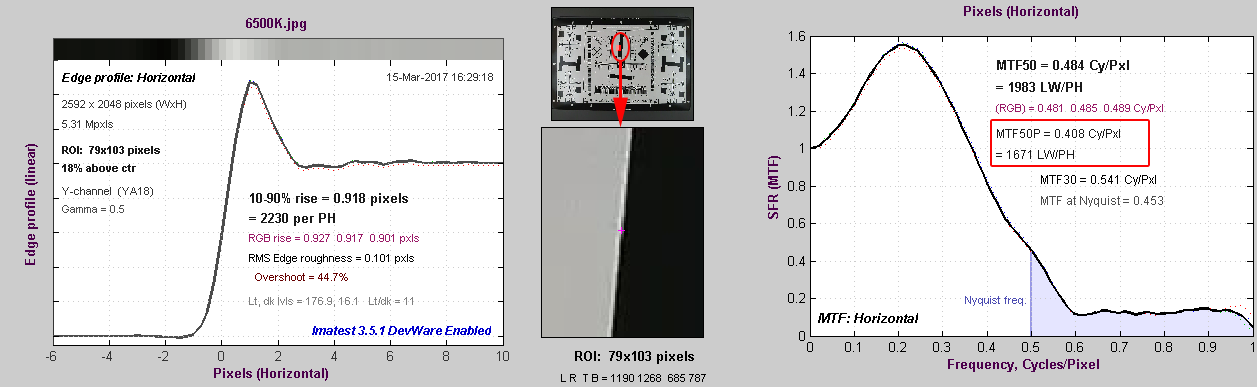

3、使用鼠标拖动画出解析样图中的垂直黑块,如上图(中)所示。

4、完成选框后会自动弹出窗口提示,调整到十字位置到黑白交界的位置,然后点击YES,continue。

5、点击“OK”开始分析样张的锐度,然后保存分析结果。

测试标准

1、黑色实线为原始数据,红色虚线则代表移除(或加上)数字相机内建锐利化效果的表现。观察图表中红色虚线与黑色实线的偏离情况,如果测试图表中黑色实线和红色虚线的偏离出现明显的“驼峰现象”那就证明数码相机机身锐化严重,甚至造成成像不自然,如图(左)所示。中央和边缘MTF50P相差越大,说明相机在成像的细腻程度和整体平衡不够稳定。

2、选用MTF50P的数值为参考标准,因为将原始MTF 影像降低50%的明亮度来计算SFR,这样的做法可以继保留影像细节又不会被测试图上的杂点所干扰,如上图(右)所示。
