分辨率测试卡SFRreg应用

来源:未知   时间:2017-09-01   热度:607

分辨率测试卡SFRreg在两种模式下工作。

交互/设置模式(通过按下Imatest测试卡分析软件主窗口中的Rescharts,然后选择10 SFRreg,按SFRreg设置,或按Interactive / Postprocessors下拉菜单,然后选择SFRreg设置运行)允许您选择设置并交互地检查结果详情。保存的设置用于自动模式。

自动模式(通过按下SFRreg Auto或通过按下Imatest主窗口中的固定模块下拉菜单,然后选择SFRreg运行)将自动运行,无需其他用户输入。ROI基于从交互/设置模式保存的设置自动定位。这允许在不改变设置的情况下分析不同大小和成帧的图像。自动模式适用于大批量的文件,特别适用于自动测试,其中构图可能因图像而异。
SFRreg

Optikos子午投影系统的分辨率测试卡SFRreg图像分辨率测试卡SFRreg设计用于处理来自Optikos Meridian系统的图像,该系统由多个投影仪组成,这些投影仪向照相机投影配准标记图案。这些可以图案出现在相机的无限远焦点。典型的图像如图所示。
Optikos子午线系统

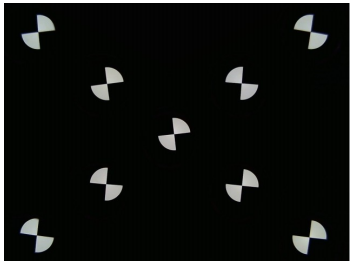

从9投影机Optikos子午线系统获得的图像

分辨率测试卡SFRreg从任意阵列的打印的定位图表

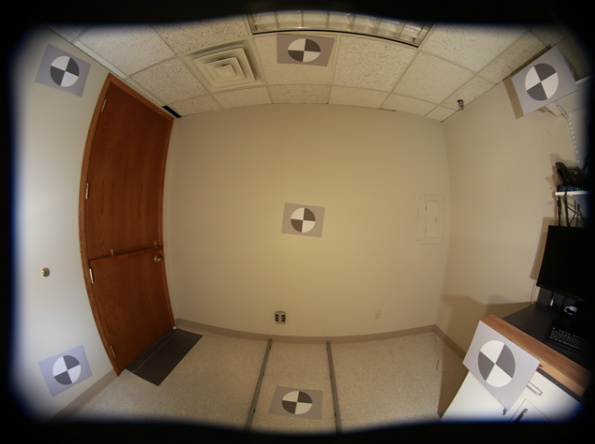

分辨率测试卡SFRreg还还可以与打印的定位标记模式配合使用,检测图像中的任何位置。 对于极端广角(鱼眼)镜头,它们应该直接朝向相机。可以向图像添加其他图形(通常为彩色或灰度)以进行其他测量。

SFRreg图表打印选项

打印模式 喷墨(反光)
喷墨(透射)
LVT胶片(透射)
喷墨(反射)通常是最常用的选择,但是对于极端鱼眼镜头来说照明可能比较困难的。透射图与低成本透射灯箱配合使用。 LVT图相对昂贵,并且可能比大多数应用所需要的更精细。
对比度 4:1,10:1 4:1对比度在新的ISO 12233:2014标准中指定,但是对于可能被“真实世界”干扰低对比度对准标记的检测的对象10:1比例更适合。
表面 哑光或半光 半光泽更容易受到眩光(镜面反射)干扰,特别是对于广角镜头。 哑光被推荐用于大多数应用,特别是广角镜头或困难的照明情况。
形状 圆 椭圆形
(4:3或16:9)
圆形图适用于大多数应用。 椭圆图可能在极端鱼眼镜头的外边界附近工作更好。
