imatest测试分辨率使用教程

来源:未知   时间:2016-09-01   热度:3206

imatest是一款专业的图像分析软件,具有强大的图像分析和处理功能,今天小编就和大家聊一聊如何使用imatest测试分辨率。

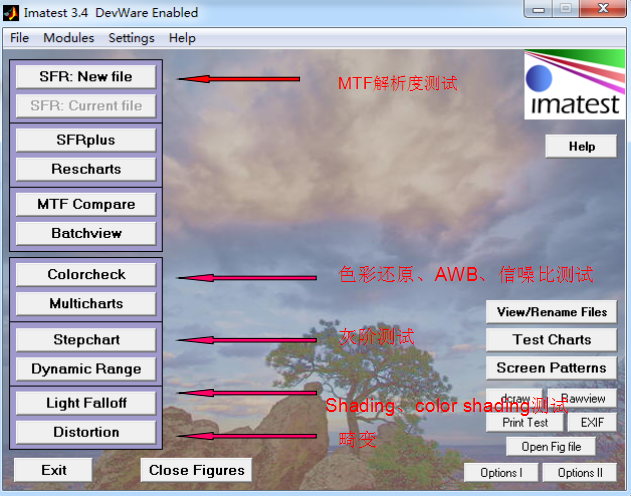

1.打开Imatest软件

imatest软件界面

2.打开 SFR:New file 选中拍4:3的图片

iso12233分辨率卡4:3部分

3.选择黑色和白色交界的区域,一共需要测10次,中间横向,中间纵向,四角的横向纵向

需要测试的区域

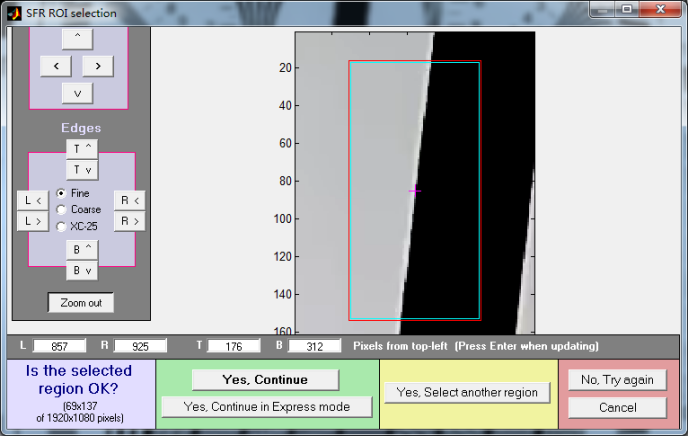

4.中间红色的“+”符号应在灰色和黑色的交界处,可使用左侧功能键作微调,务必使两种颜色在1:1之间,选择
     “Yes,Continus”进行下一步

选中测试区域

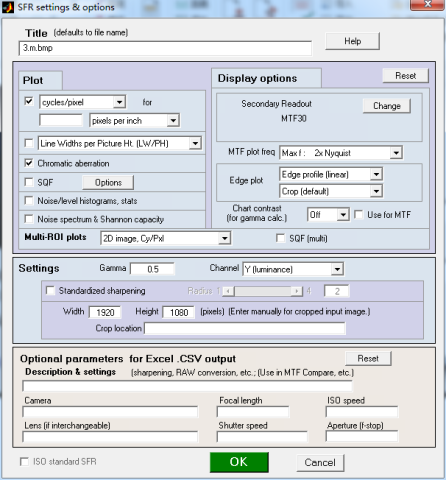

5.设定分析内容,按“OK”进行分析,进行下一步

设定分析内容

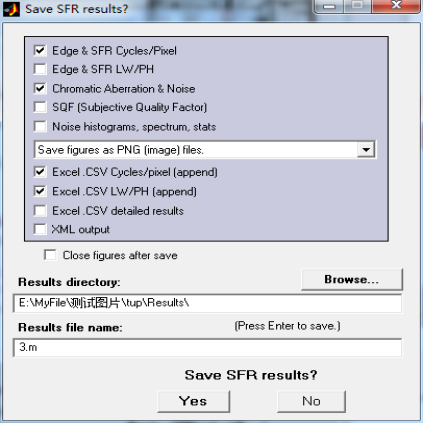

6.需要保存测试结果选择 YES 不需要保存测试结果选择 NO

选择是否保存测试结果

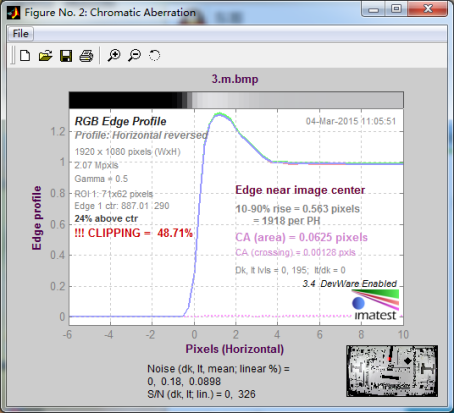

7.首要看CA的值,单位为pixels。0~0.5:色散控制极佳;0.5~1.0:较好范围;1.0~1.5 :人肉眼可识别,中等镜头;1.5以上:镜头较差,影响成像质量

读取测试结果

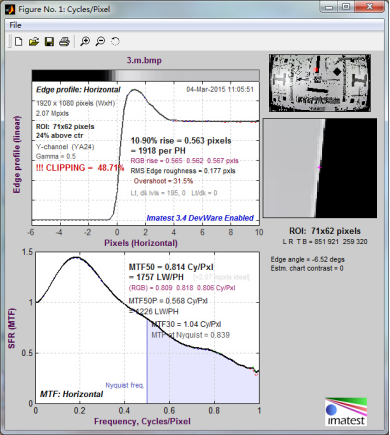

MTF50

MTF50

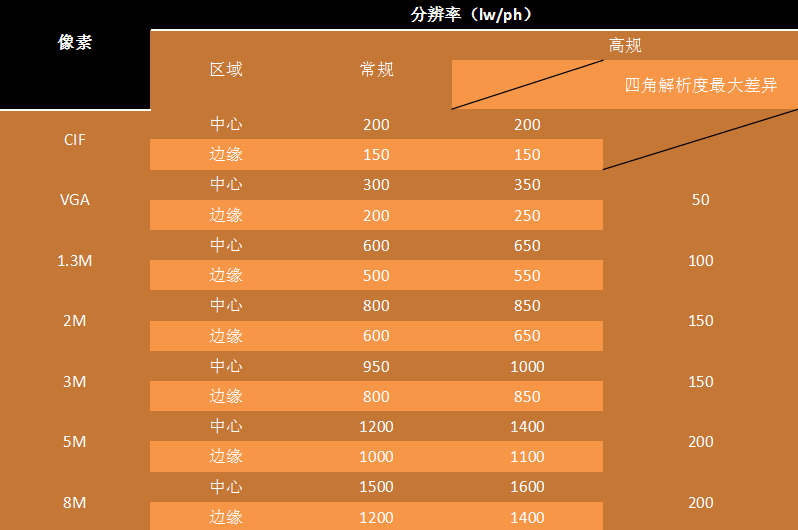

8.分辨率判断标准

分辨率判断标准
