Camera测试项目及测试设备

来源:未知   时间:2016-09-05   热度:1616

Camera的质量历来受到极大的重视,如何评测Camera的性能也成了各个厂商最为关心的一件事情,Sineimage根据大量客户的反馈以及以往的测试经验,总结了以下11个Camera测试项目及测试设备。

1、逆投影解析

LENS单体逆投影解析测试项目,逆投影解析用于检查LENS单体的解像能力。使用投影机将把Chart的图像投影在暗室中的屏上,调节被测试的LENS,使Chart图象呈现最清晰的状态,利用人眼考察Chart图象的清晰程度,评价LENS的成像质量。

测试卡投影

测试设备:PD-100投影机,漫反射白屏,相关夹具,稳定平台

测试环境:光学暗室,环境照度底于1lux

2、解像力测试 MTF

检查通过对整个模组MTF的检查来评价LENS的解析能力,同时考察LENS的解析能力的一致性。

测试设备:MTF Chart,CCM test,测试板,测试治具,电脑,测试暗房

测试环境:测试用暗房,Chart 表面照度(800+/-50lux)

3、解像力测试 TV-Lines EIA CHART

通过判读EIA Chart的图片来评价LENS的解析度,数据结果为TV-Lines。不同LENS间可以直接用图片进行拍摄效果的比较。

解像力测试卡

测试设备:EIA-Chart,测试板,电脑,测试灯箱

测试环境:测试灯箱,照度800+/-50lux

4、解像力测试 SFR/TV-Lines ISO12233 CHART

使用专门的分析软件对ISO12233 Chart的图片进行分析,读取SFR数据,对LENS解析度进行判断。

分辨率测试卡

测试设备:ISO12233,HYRes311,测试暗房,测试板,电脑。

测试环境:800+/-50lux

5、色彩还原能力测试 Color Fidelity:ColorChecker CHART/D65

在不同色温/光源条件下拍摄Macbeth colorchecker chart,比较拍摄图样中的色块数值与标准值的差异,评价LENS的色彩还原能力。

24色测试卡

测试设备:TILO比色灯箱,colorchecker chart,测试板,电脑

测试环境:DAYLIGHT, COOL WHITE , TL84/U30

6、灰度分辨能力测试 灰阶 EIA CHART/灰阶卡

在不同光源环境下拍摄灰阶测试卡,判断所得图片,比较LENS对灰阶的分辨能力。
灰阶测试卡

测试设备:TILO比色灯箱, Gray Scale chart,测试板,电脑

测试环境:DAYLIGHT, COOL WHITE

7、相对照度测试 Shading 8%Gray CHART

在均匀照明条件下拍摄18%Gray  Chart,分析图片的中心与四周的亮度比,评价LENS的Shanding性能。

测试设备:测试用暗房, 18% Gray Chart,photoshop, 测试板,电脑

测试环境:600+/-50lux

8、视场范围测试 FOV ColorChecker CHART/FOV Chart

通过在特定距离上拍摄FOV chart,对图片进行计算判读,从而测得LENS+SENSOR的视场角

视场测试图

测试设备:测试用暗房,三脚架,FOV chart,电脑

测试环境:600+/-50lux

9、漏光与鬼影测试 Flare 暗室

测试LENS的鬼影和耀斑性能。拍摄按一定规则排列的泛光源,观察所拍得的图片,比较光源的溢出情况。

测试设备:泛光源阵列,光学暗室,测试板,测试治具

测试环境:标准暗室

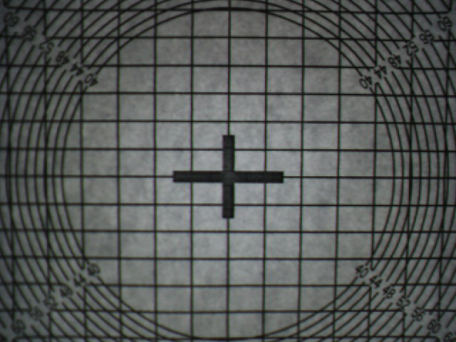

10、影象畸变测试 Distrotion

拍摄Distrotion Chart,量测拍得的图片,计算模组的畸变,评价LENS的成像质量。

畸变测试卡

测试设备:测试暗房,畸变测试卡 ,测试治具

测试环境:800+/-50lux

11、室内/室外实际拍摄 清晨/黄昏

在不同室内和室外光源下实际拍摄,评价LENS在常见光源环境下的表现。

测试设备:测试板,移动测试治具

测试环境:晴朗早晨,傍晚,室内日光灯,室内白炽灯
