高清监控摄像机分辨率测试

来源:赛麦吉   时间:2017-06-30   热度:

摄像机分辨率:成像平面上1mm间距内人眼能分辨开的黑白相间的线条对数,单位是“线对/毫米”(lp/mm)。

高清监控摄像机分辨率测试条件

a)测试卡

测试卡采用反射式或者透射式分辨率测试卡,如ISO12233分辨率测试卡(详细资料请点击查看ISO12233标准分辨率测试卡)或者清晰度测试卡YE097(详细资料请参考清晰度测试卡YE097)。

b)照明条件

采用标准灯光箱提供的光源对测试标板进行均匀照明,测试标板任一部位的照度均不得超出测试标板中心的区均照度的±10%。实验应该在黑色(低反射率)的环境进行,且摄像机的方向应与光源的方向垂直,使得眩光的影响降低到最低程度。

c)取景

被测摄像机的焦平面应与测试标板平行,摄像机距测试标板的距离应该在1-3m左右,调整摄像距离和镜头焦距,使测试图像充满屏幕,同时画面要清晰且无明显畸变。

d)摄像机设置

被测摄像机按其初始设定状态进行测试,当无初始设定时则按常用参数来设置。白平衡应按照照明光源的特性予以调整,优先使用自动白平衡模式,摄像机的码流和画面质量应该设置成最高。变焦镜头应分别在短焦段、中较短和长焦端进行测试。

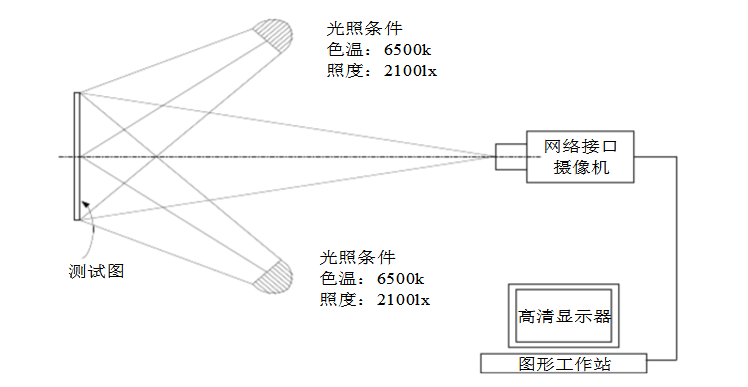

摄像机分辨率测试连接和方式示意图
摄像机分辨率测试连接和方式示意图



高清监控摄像机分辨率测试方法

拍摄的测试标板影像可用打印机输出或者用监视器显示进行视觉评价,也可以使用软件读取(如:HYRES分析)。软件判断精度较高,而打印机输出判读精度较低,亦可通过监视器输出判读,测试的设备连接及原理示意图如上图所示。为了减少视觉评价误差,判读时应遵循下列原则:

 监视器显示或者打印机输出的放大率不作限定;

 从低空间频率向高空间频率的方向依次观察;

 以可分辨的线数发生变化处(如:由5线变为4线、由9线变为8线、线条中间断开或模糊不清等)的截止空间频率作为摄像机分辨率。

目测分辨率和软件测试分辨率

注释:目测结果可能和软件测试结果偏差较大,所以目测要凭经验来判定。

以上就是高清监控摄像机分辨率测试方法,测试用到的分辨率测试卡赛麦吉均有生产,欢迎来电与赛麦吉交流高清监控摄像机分辨率测试相关问题。
