TE268图卡使用功能介绍

来源:赛麦吉   时间:2017-10-26   热度:

TE268测试卡主要有25个西门子星和16个斜边及四个枯叶图组成。每个西门子星周围有16个灰阶围绕,用于计算西门子星时先把数据进行线性化。TE268可以用于分析分辨率,锐化,及纹理细节,遵循国际标准 ISO12233.并且在图像的四个角落及中心有小的图像,主要用于视觉分析。

TE268 图卡主要用于分辨率测试,主要用于测试分辨率,锐化及纹理细节。

使用图卡上的 25 个西门子星进行分辨率测试,均匀分布在整张图卡上,代替了原先的 9 星图,能测量相机的更多细节。

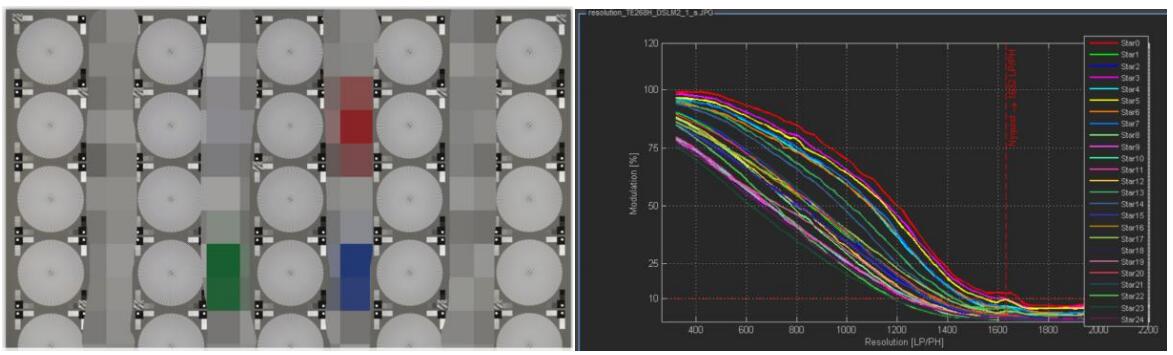

TE268


西门子星被分割成多个部分,并分别进行测量。每个西门子星分成 8 个部分。最后每个 星各个部分的平均值会在报告中显示。这些曲线包含了许多不同位置和方向的关于锐度和分 辨率的信息。它们可以用于检查相机的光学中心,来分析光学误差,例如散光,并验证特定 方向或特定频率的图像处理以及确定极限分辨率。

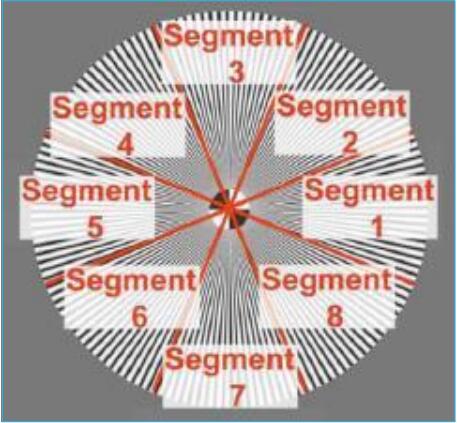

西门子星标记部分


纹理细节目前已经是相机图像质量客观评价的关键参数了。尤其是手机相机在低对比度 下的纹理细节,这些是很难通过分辨率测量来描述的。在这些相机的信号传输中,高像素和 非常小的图像结合在一起导致降噪能力的要求非常高。枯叶图就是用在这个地方。TE268 有四个枯叶图,是不同颜色的。主要用于分析相机在拍的图片时纹理细节丢失的情况。

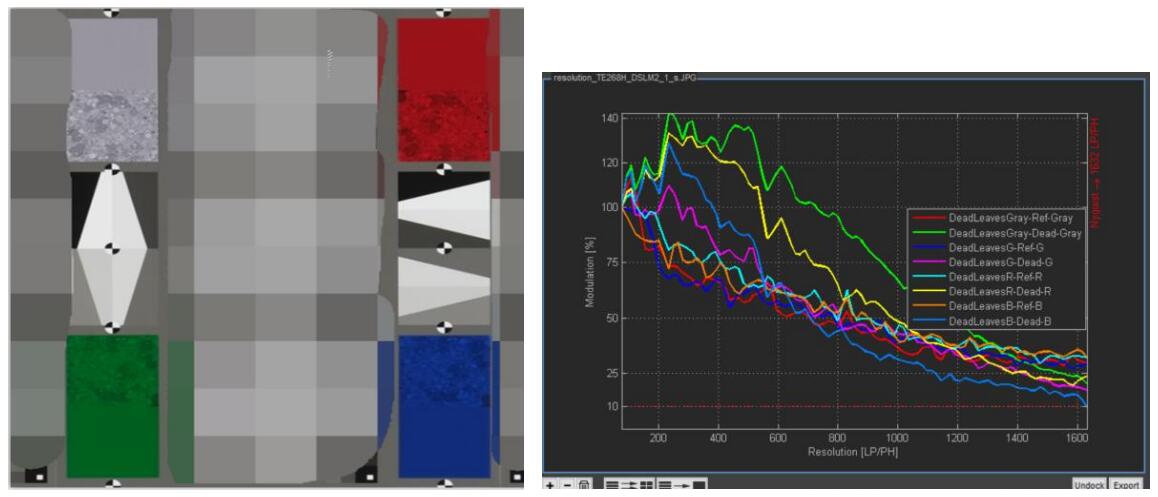

枯叶图测试

枯叶图由随机大小,灰度,位置的圆组成。如果此概率函数是已知的,图卡的功率谱可 以预估。通过相机将图卡空间内容 X(f)转换到图像空间内容 Y(f)。相机转换函数 H(f) 代表的是相机系统的 SFR。在这个假设条件中,图像内容 Y(f)等于 X(f)和 H(f)的 乘积。 Y(f)=X(f)H(f) TE268 的枯叶图除了四个彩色的枯叶图外,还有相应的参考枯叶图。在分析结果中总共 有八条曲线,可以用于四个彩色枯叶图和参考 patches 进行比较。 3.3.斜边SFR斜边的算法在 ISO12233 中说明,它是图像中的一个斜边的还原能力。边缘过采 样称作边缘扩散函数 ESF。ESF 的一阶导数是线性扩散函数 LSF,它可以用于点扩散函数 PSF 的 1D 成像。SFR 斜边是 LSF 经过傅里叶变换得到的。在转换之前数据已经被窗口化防 止溢出。两个斜边对比度分别是 20%和 50%的对比度。

斜边测试图

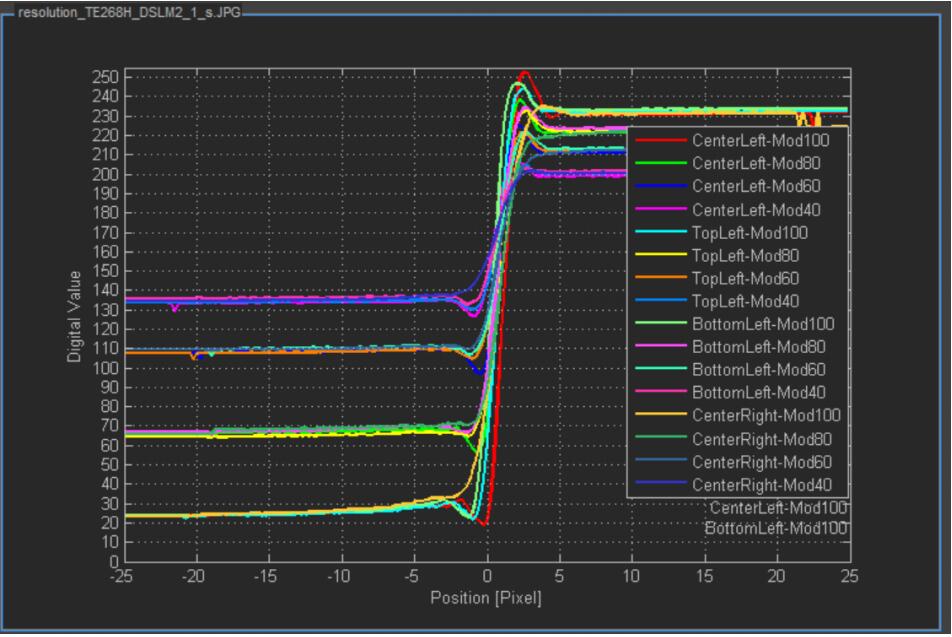

TE268 测试图卡主要有16个斜边,并且斜边的对比度是不同的,分别是由100%,80%,60%和40%的对比度组成的。不同的对比度在如今相机的图像信号处理器中运用锐化算法,可以检测斜边的对比度,并根据此信息来调整锐化。斜边主要用于检测相机的锐化程度,用户可以根据此来调制锐化的程度。
